Contexto e posicionamento de produto
No fim do ciclo “Pré-A”, a Porsche consolidou o 356 1300 como entrada técnica da linha, aplicando o motor Type 506 (1.286 cm³, 44 cv DIN) nas carrocerias Coupé, Cabriolet e Speedster.
Era a base de engenharia que preparou o terreno para a transição ao 356 A, mantendo arquitetura boxer 4 arrefecido a ar, comando por varetas (OHV) e dois carburadores Solex 32.
Em números, trata-se de uma unidade de 44 cv por volta de 4.200 rpm e cerca de 8,3 kgfm (~60 lb ft) próximo de 3.800 rpm, com taxa de compressão ~6,5:1 — um pacote de eficiência e robustez para o padrão da primeira metade dos anos 1950.

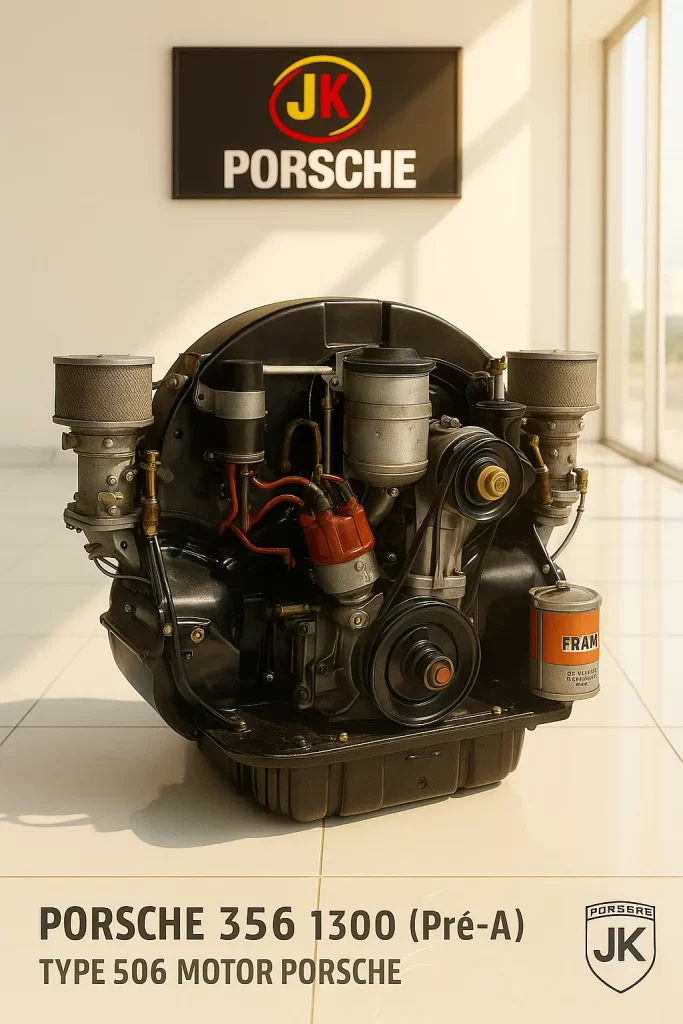

Arquitetura do motor (Type 506)
- Configuração: 4 cilindros opostos horizontalmente (boxer), arrefecido a ar, válvulas no cabeçote acionadas por varetas e balancins (OHV);
- Cilindrada: 1.286 cm³;
- Diagrama geral: bloco e cabeçotes com aletas de arrefecimento, comando central, acionamento por engrenagens, duas válvulas por cilindro;
- Alimentação: dois carburadores Solex 32 PBI (na versão “1300” de 44 cv; a “1300 Super” usava PBIC com outra calibração);
- Taxa de compressão: ~6,5:1 (1300 normal);
- Potência e torque de referência: 44 cv DIN (~44 PS) em torno de 4.200 rpm e 8,3 kgfm próximo de 3.800 rpm.
Nota de produto: a nomenclatura Solex varia entre PBI (dois-corpos, carcaça em duas peças, com afogador) e PBIC (aplicado ao 1300 Super e a outras famílias).
Em documentos técnicos e catálogos de peças de Pré-A, ambas aparecem, mas para o 1300 “normal” os guias de modelo listam PBI.
Sistema de alimentação (carburação e admissão)
- Carburadores: Solex 32 PBI (par), com circuito de lenta/jato principal específicos do 1300 “normal”;
- Filtragem de ar: elementos com óleo-banho eram comuns no período; kits e diagramas de ligação de hastes, mangueiras e filtros aparecem em catálogos Pré-A;
- Coletor: peças dedicadas para o boxer, equalizando pulsos entre cilindros opostos, com aquecimento de base conforme os diagramas da linha 356.
Implicações de calibração: Venturis de 32 mm e jatos dimensionados para a taxa 6,5:1 priorizam dirigibilidade e economia sobre pico de potência, mantendo atomização estável em cruzeiro.
Vídeo: Porsche 356 1300 (Pré-A) Type 506: Opções de Carburação e Ganhos Reais

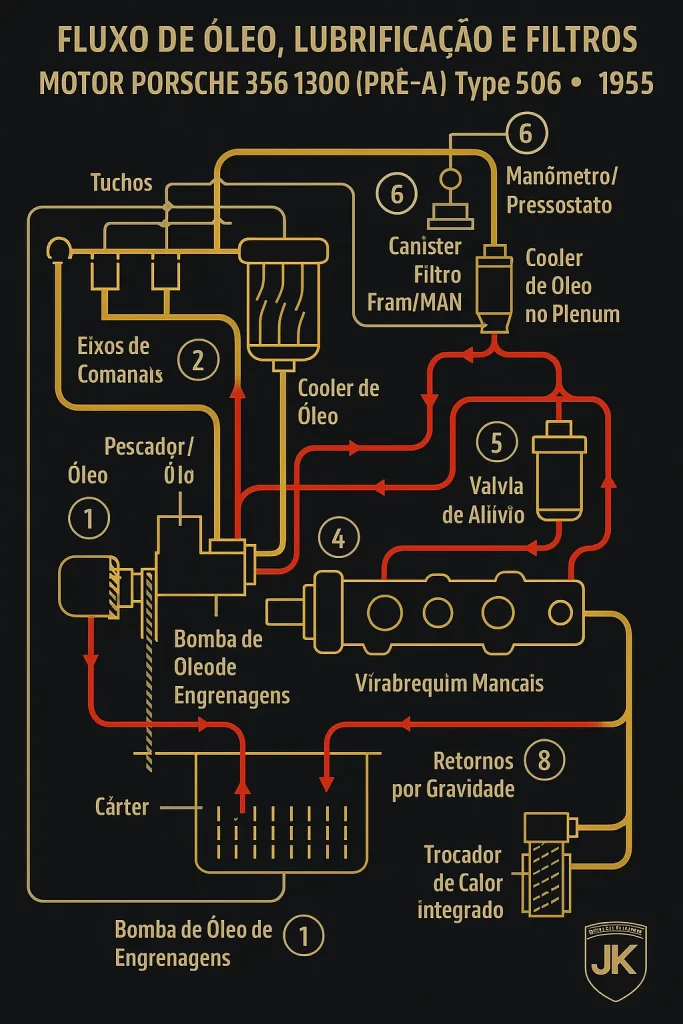

Sistema de lubrificação (bomba, refrigeração de óleo e filtragem)
- Bomba de óleo: engrenagens, montada no bloco, com alívio de pressão por mola/válvula reguladora;
- Arrefecimento do óleo: radiador/“oil cooler” integrado ao plenum do ventilador, com passagens e vedadores dedicados; há termostatos e kits de radiador adicional listados nos catálogos de peças clássicas;
- Filtragem: canistra Fram/MANN (cartucho), muito presente nas unidades de época e representada nos diagramas de peças oficiais e de reposição;
- Monitoramento: cebolão/pressostato e tubulações/“banjos” específicos do 356.
Leitura de engenharia: é um circuito parcial-fluxo eficiente para a potência específica do conjunto, com estabilidade térmica garantida pela interação óleo + ar e baixa queda de pressão, chave para confiabilidade em uso contínuo.
Sistema de arrefecimento (ar)
- Ventilador axial acionado por correia via gerador/dínamo, soprando por uma carcaça/“shroud” que direciona o fluxo às aletas de cilindros/cabeçotes e ao oil cooler;
- Gestão térmica: distribuição de ar por painéis/defletores e carenagens laterais; peças, correias e polias estão documentadas no Classic Parts Explorer;
- Racional técnico: baixa massa do conjunto, fluxo concentrado nos pontos quentes e manutenção simplificada — pilares do Porsche 356 em competição e uso de estrada.
Especificações-chave (356 1300 “normal”, Type 506)
| Item | Valor |
|---|---|
| Código do motor | Type 506 (família 1300 “normal”) |
| Arquitetura | 4 opostos (boxer), OHV, ar |
| Cilindrada | 1.286 cm³ |
| Taxa de compressão | ≈ 6,5:1 |
| Potência | 44 cv DIN (~44 PS) @ ~4.200 rpm |
| Torque | ≈ 8,3 kgfm (~60 lb ft) @ ~3.800 rpm |
| Carburação | 2× Solex 32 PBI (1300 “normal”) |
| Aplicações | Coupé, Cabriolet, Speedster (ciclo “Pré-A” final) |
| Anos de vigência | Início dos anos 1950 até a transição ao 356 A (1300 continuou como 506/2 em 1956–57) |
Peças internas e materiais – visão de manutenção
- Virabrequim e bielas: aço forjado, mancais em casquilhos, folgas críticas controladas por arruelas de encosto; kits de bronzinas e casquilhos estão disponíveis em fornecedores clássicos;
- Comando e trem de válvulas: comando central por engrenagens, tuchos mecânicos, varetas e balancins; ajustes de folga de válvulas constam nos rótulos técnicos de época;
- Cilindros e cabeçotes: aletados, com câmaras compactas de baixa taxa; prisioneiros e juntas seguem torque e sequência específicos.
Linhas de risco técnico e boas práticas
- Controle de temperatura de óleo: use radiador e canistra em perfeito estado; observe o pressostato e a válvula de alívio;
- Carburação: sincronismo e nível de boia dos Solex 32 são determinantes para marcha lenta limpa e resposta de meia carga;
- Distribuição de ar: qualquer vazamento/ausência de defletores na carenagem degrada o arrefecimento e encurta a vida útil dos cabeçotes;
- Filtragem de ar/combustível: elementos corretos e livres mantêm a atomização estável e protegem sedes/guia de válvula.
Onde o 1300 “normal” se posiciona dentro dos Motores Porsche do 356
- O Type 506 (44 cv) é a base do portfólio 1300; acima dele, o 1300 Super (Type 589/2) entregava 60 cv com Solex 32 PBIC e taxa mais alta;
- Na evolução, o 1300 migrou para 506/2 na era 356 A (ainda como 44 cv), até ser descontinuado como opção de entrada;
- Para o mundo Porsche 356 isto demarca a estratégia de escada de potência e dirigibilidade, mantendo custos de manutenção sob controle.
TL;DR de engenharia (para oficina)
- Porsche antigo / Porsche 356 1300 Type 506 = pacote de 44 cv, Solex 32, taxa 6,5:1, lubrificação de bomba por engrenagens com cooler no duto do ventilador e canistra de filtro;
- A confiabilidade depende de: sincronismo de carburação, pressão/temperatura de óleo estáveis e carenagem/defletores 100% íntegros;
- Bom para projetos “matching numbers” com foco em originalidade e uso regular — baixa potência específica, alto índice de disponibilidade de peças.
Sobre o câmbio que equipava o Porsche 356 1300 (Pré-A) Type 506
Especificações Técnicas — Porsche 356 1300 (Pré-A)
Motor Type 506 (1.286 cm³, 44 cv) e Transmissão Type 519
Especificações do Motor — Type 506
| Item | Valor |
|---|---|
| Código do motor | Type 506 (1300 “normal”) |
| Arquitetura | 4 opostos (boxer), OHV, arrefecido a ar |
| Cilindrada | 1.286 cm³ |
| Taxa de compressão | ≈ 6,5:1 |
| Potência | 44 cv DIN (~44 PS) @ ~4.200 rpm |
| Torque | ≈ 8,3 kgfm (~60 lb ft) @ ~3.800 rpm |
| Alimentação | 2× Solex 32 PBI |
| Aplicações de carroceria | Coupé, Cabriolet, Speedster (ciclo “Pré-A” final) |
| Vigência | Início dos anos 1950 até a transição ao 356 A (1300 seguiu como 506/2 em 1956–57) |
Transmissão — Câmbio Manual Type 519 (4 marchas)
| Item | Valor |
|---|---|
| Tipo | Manual, 4 marchas (transaxle traseiro) |
| Sincronização | 1ª não sincronizada nas primeiras séries; séries finais com sincronização ampliada |
| Relação final típica | ≈ 4,43:1 (1300 “normal”) |
| Carcaça | Liga de magnésio, leve e reforçada |
| Comando | Haste longitudinal e trambulador superior |
| Diferencial | Engrenagens hipoides; fornecedores tradicionais ZF/Gleason |
| Lubrificante | Óleo 80W90 para engrenagens hipoides, conforme especificação de época |
| Observações de serviço | Inspeção periódica de nível/estado do óleo; ajuste de pré-carga e folgas exige ferramentas dedicadas |
