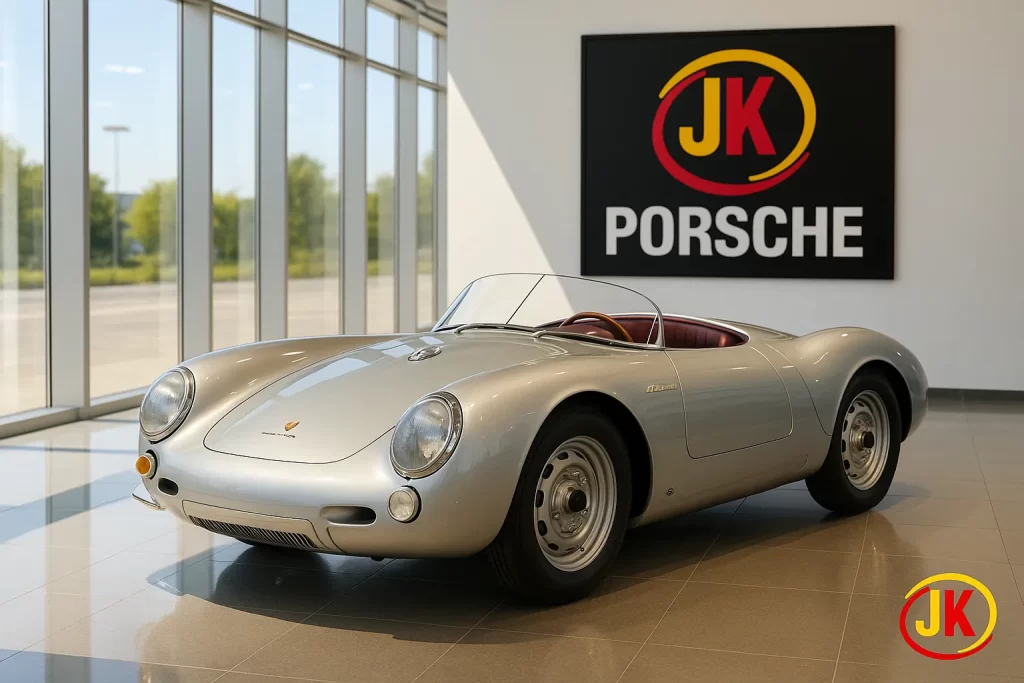

O Porsche Tipo 547, lançado em 1953 no icônico 550 Spyder, representa um dos marcos mais importantes da engenharia de competição.
Projetado pelo engenheiro Dr. Ernst Fuhrmann, este motor foi o primeiro Porsche 100% de alta performance, com duplo comando de válvulas por cabeçote (DOHC), quatro eixos de comando e sistema de cárter seco -características revolucionárias para a época.
O 547 foi o precursor direto dos motores Carrera, símbolo de confiabilidade e eficiência mecânica nas pistas. Seu projeto influenciou décadas de motores Porsche, consolidando a marca no automobilismo mundial.

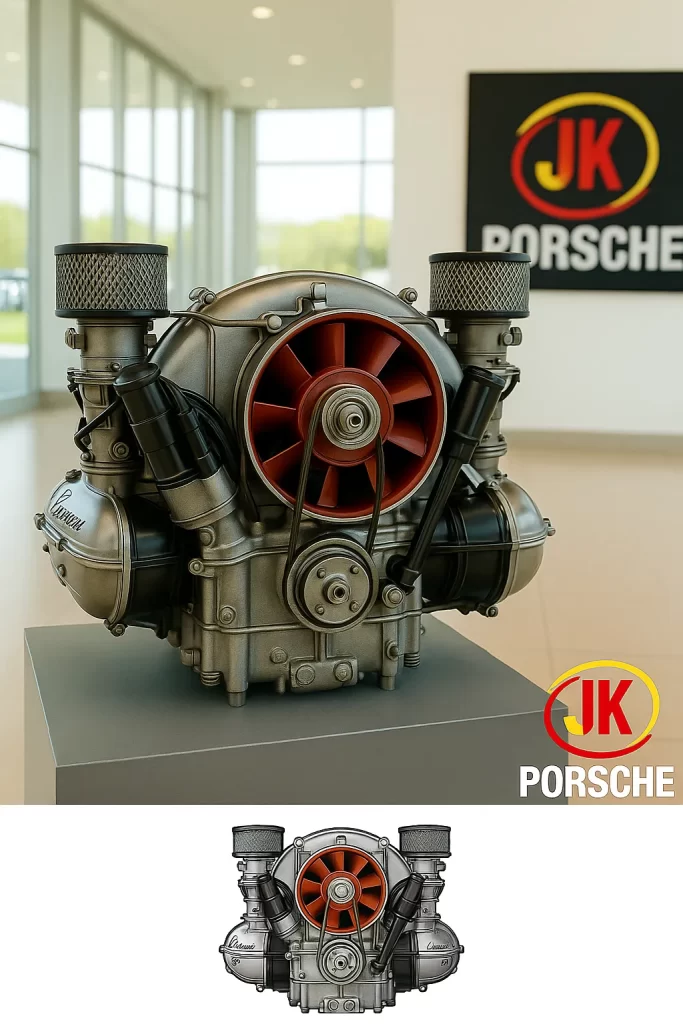

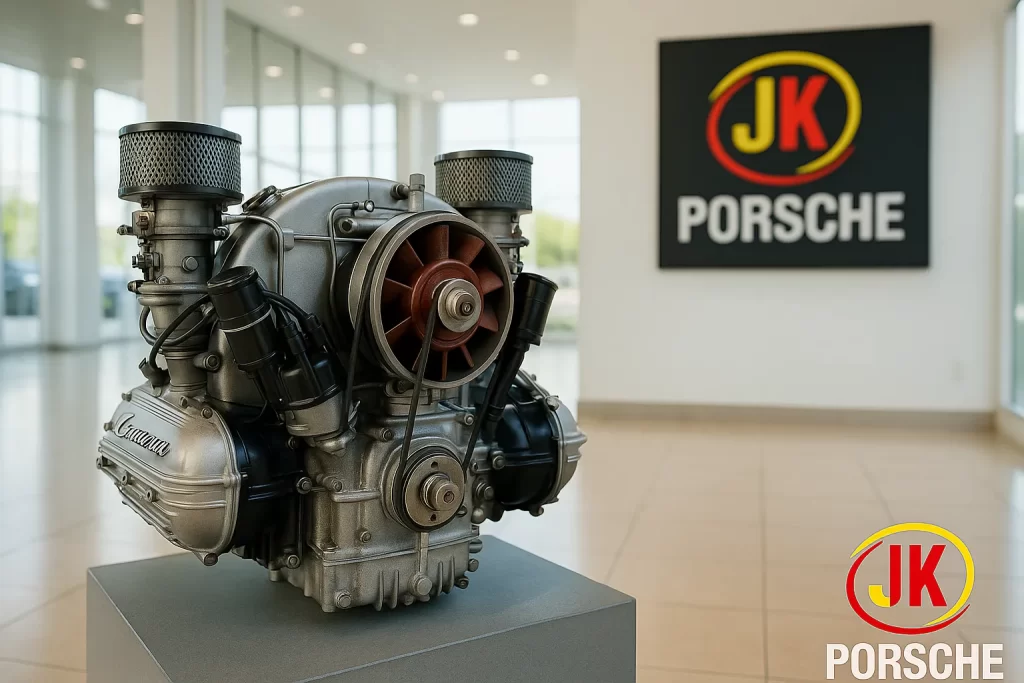

Especificações técnicas do motor Tipo 547
| Especificação | Detalhe técnico |
|---|---|
| Código | Tipo 547 “Fuhrmann” |
| Configuração | 4 cilindros boxer, refrigerado a ar |
| Cilindrada total | 1.498 cm³ |
| Diâmetro × Curso | 85,0 × 66,0 mm |
| Taxa de compressão | Aproximadamente 9,5:1 |
| Comando de válvulas | DOHC por bancada (4 comandos no total) |
| Número de válvulas | 8 (2 por cilindro) |
| Carburadores | 2 × Solex 40 PII (duplos) |
| Ignição | Dupla (duas velas por cilindro e dois distribuidores) |
| Lubrificação | Sistema de cárter seco |
| Potência (1953) | 110 cv a 6.200 rpm |
| Torque estimado | 121 Nm a 5.000 rpm |
| Potência evoluída (1954–55) | Até 135 cv |
| Aplicação | Porsche 550 Spyder e protótipos de corrida |
Arquitetura do motor e comando de válvulas
O valvetrain do Tipo 547 é o que o torna lendário. Cada bancada possui dois comandos independentes (um para admissão e outro para escape), acionados por eixos verticais com engrenagens cônicas, o chamado sistema “Königswelle”.
Essa solução, complexa e de altíssima precisão, eliminava folgas e atrasos típicos de sistemas por corrente ou correia, garantindo estabilidade e sincronismo perfeitos mesmo em rotações elevadas.
Essa configuração exigia montagem meticulosa e sincronização precisa, tornando o motor um verdadeiro desafio para mecânicos e preparadores. Porém, o resultado era um funcionamento suave, responsivo e extremamente confiável nas pistas.
Conjunto interno e materiais
O bloco, os cabeçotes e o cárter foram fundidos em liga leve de alumínio, reduzindo peso e melhorando a dissipação térmica.
O virabrequim Hirth utilizava rolamentos de rolos, divididos em seções encaixadas, solução típica de motores de competição da época, projetada para reduzir atrito e suportar altas rotações.

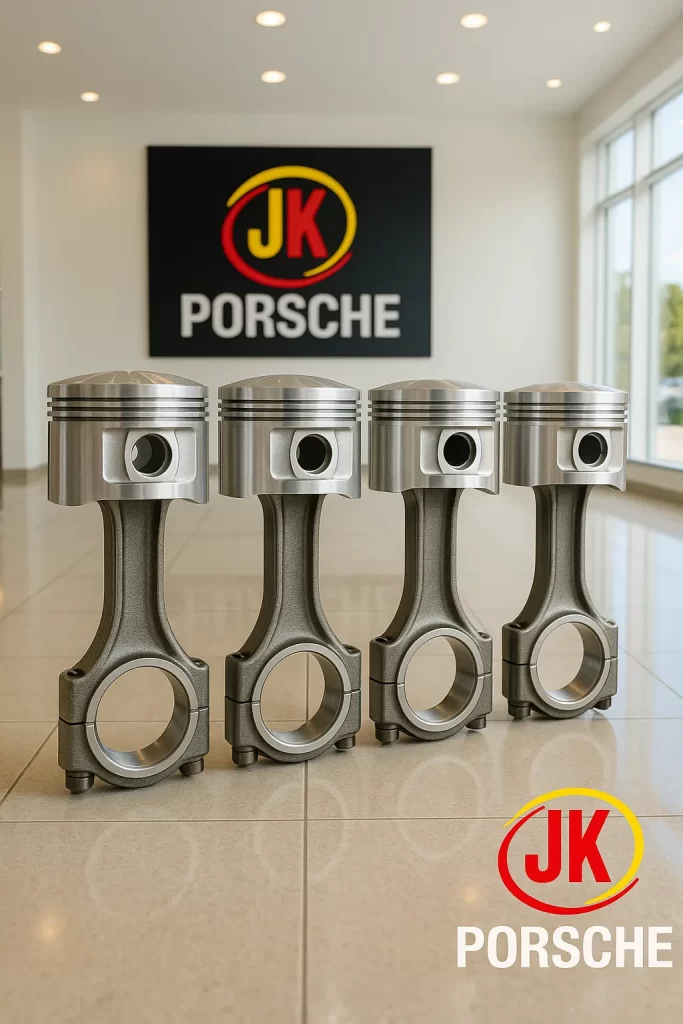

Os pistões eram forjados e os comandos, endurecidos superficialmente por tratamento térmico. O resultado era um conjunto leve, de alta rigidez e capaz de operar com segurança em rotações acima de 6.000 rpm — notável para os anos 1950.
Sistema de alimentação
O sistema de alimentação era composto por dois carburadores Solex 40 PII, cada um alimentando uma bancada de cilindros. Esses carburadores possuíam corpo duplo, permitindo controle fino da mistura ar/combustível.
Em 1954 e 1955, versões evoluídas do motor passaram a adotar carburadores Weber, oferecendo maior vazão de ar e resposta mais agressiva. Isso elevou a potência para cerca de 135 cv, mantendo a robustez do conjunto original.
O ajuste de mistura e sincronização entre os dois carburadores era fundamental para o desempenho equilibrado. Qualquer desequilíbrio afetava diretamente a eficiência e a resposta em alta rotação.
Sistema de ignição dupla
O Tipo 547 utilizava duas velas por cilindro e dois distribuidores, originalmente acionados pelos comandos de admissão.
Posteriormente, o acionamento passou a ser feito pelo virabrequim, garantindo melhor sincronismo entre as bancadas.
A ignição dupla proporcionava combustão mais completa e uniforme, melhorando a eficiência térmica e a entrega de torque, além de funcionar como redundância em caso de falha durante as corridas.

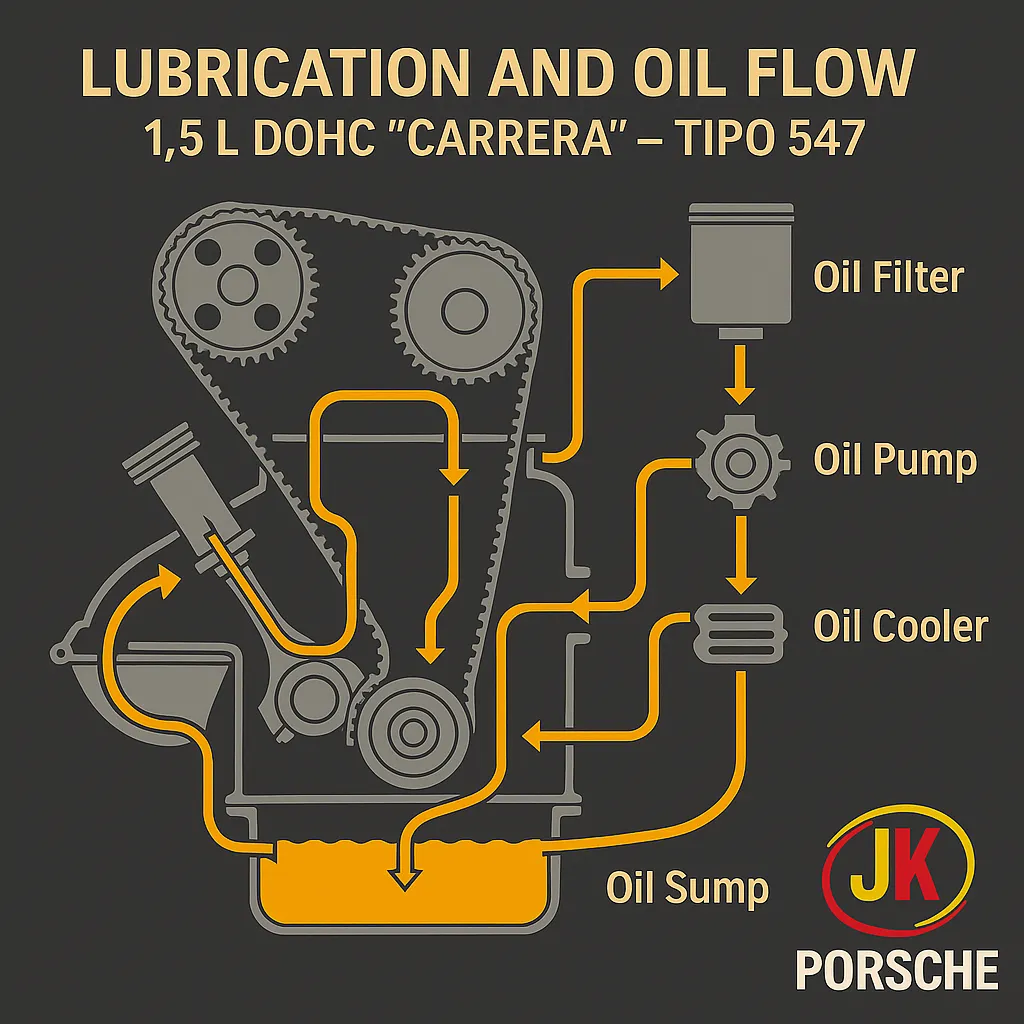

Lubrificação por cárter seco
O sistema de lubrificação por cárter seco foi uma das maiores inovações do Tipo 547. Em vez de armazenar o óleo no cárter, o motor utilizava um tanque externo, uma bomba de múltiplos estágios (pressão e retorno) e um radiador de óleo integrado à ventilação traseira do veículo.
Essa solução garantia:
- Pressão de óleo constante, mesmo sob altas forças G em curvas;
- Melhor dissipação de calor;
- Redução da altura do cárter, diminuindo o centro de gravidade do veículo;
- Maior capacidade total de óleo e controle térmico.
O radiador recebia fluxo de ar do mesmo ventilador que resfriava os cilindros e cabeçotes, integrando os sistemas de arrefecimento e lubrificação em um conjunto coeso e eficiente.

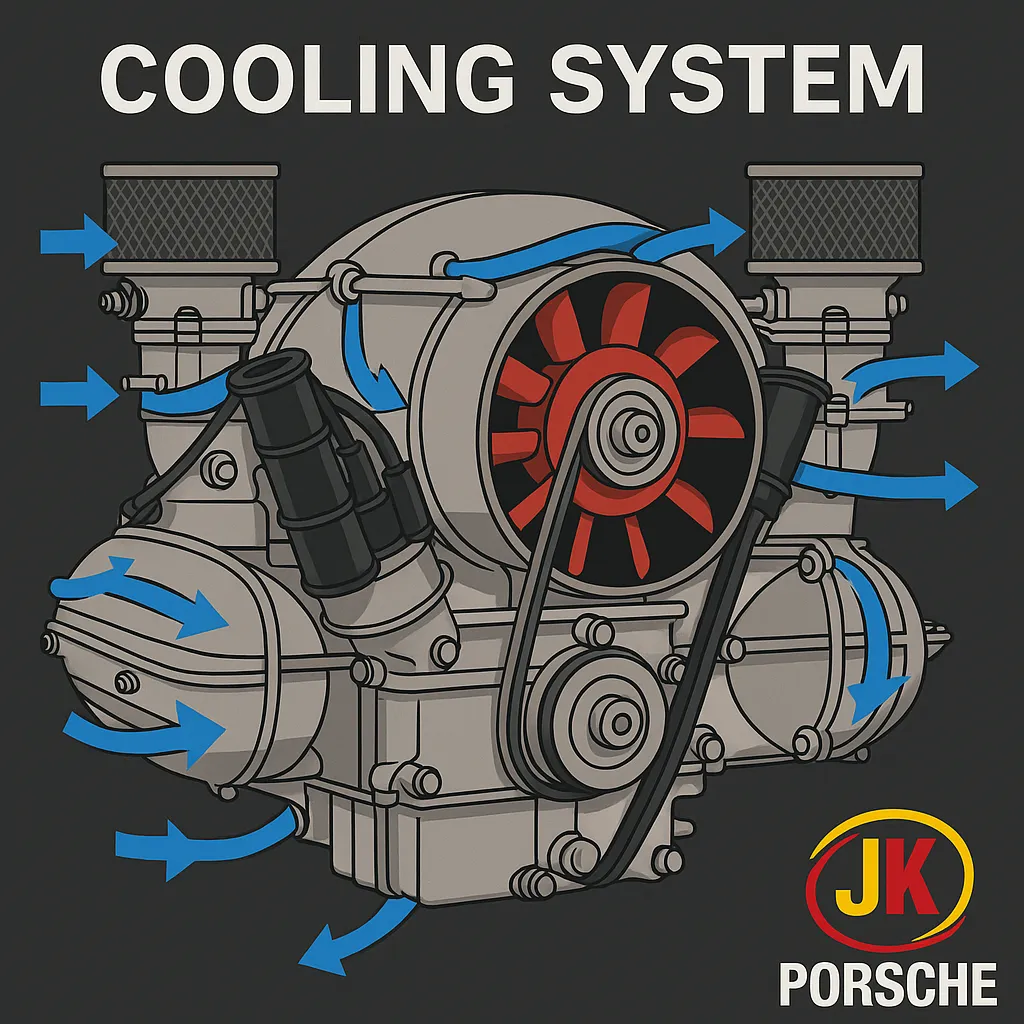

Sistema de refrigeração a ar
Como todo Porsche boxer clássico, o Tipo 547 era refrigerado a ar. Um ventilador axial montado acima do motor direcionava o fluxo por meio de uma carenagem de alumínio cuidadosamente projetada, garantindo distribuição uniforme entre as bancadas e o radiador de óleo.
A precisão no encaixe dessa carenagem era crucial: qualquer desalinhamento podia provocar superaquecimento em um lado do motor. Em manutenção e restaurações, o ajuste e vedação desse sistema continuam sendo pontos críticos para o bom funcionamento.
Potência e desempenho
Na versão de 1953, o Tipo 547 entregava 110 cv a 6.200 rpm e 121 Nm a 5.000 rpm, números excepcionais para um motor de 1,5 litro. As versões posteriores, otimizadas com carburadores Weber e maior taxa de compressão, alcançaram até 135 cv, com comportamento ainda mais agressivo.

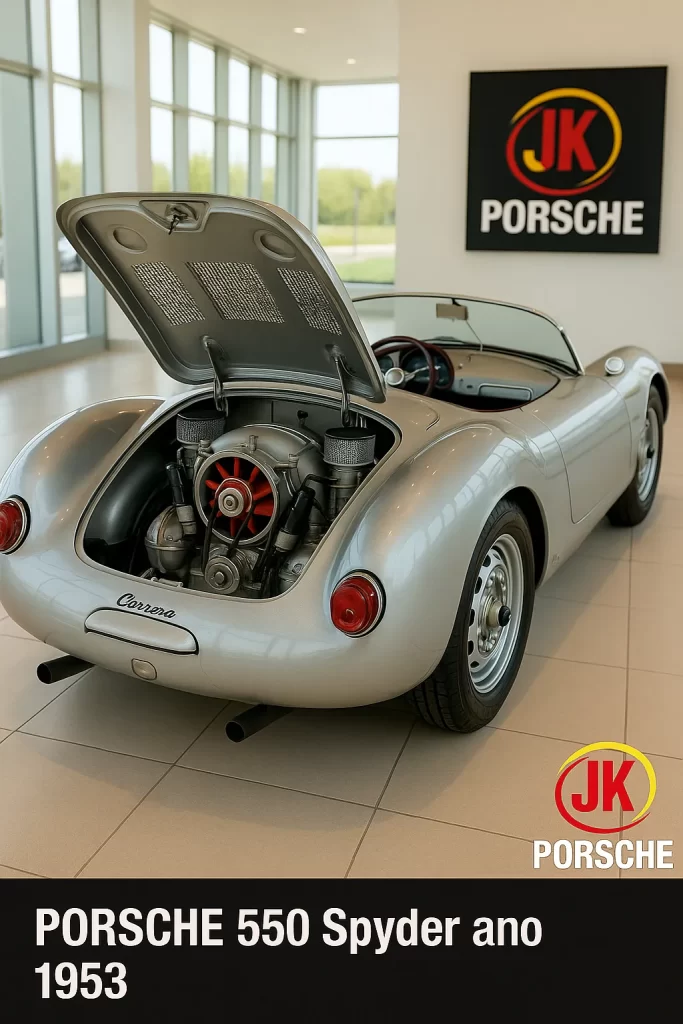

Com esse motor, o Porsche 550 Spyder atingia velocidades superiores a 220 km/h, com desempenho superior a carros de maior cilindrada, um feito técnico notável para o período.
Manutenção e complexidade técnica
Apesar de sua excelência, o Tipo 547 é conhecido entre mecânicos como um motor de difícil montagem. Cada unidade exigia mais de 60 horas de ajuste para o sincronismo perfeito dos quatro comandos, dos eixos verticais e do sistema de ignição dupla.
Os principais pontos de atenção incluem:
- Indexação precisa dos eixos verticais;
- Manutenção do virabrequim Hirth e pressão de óleo constante;
- Equilíbrio entre carburadores e sincronismo de ignição;
- Vedação da carenagem de arrefecimento e radiador de óleo.
O 547 é, portanto, um motor para especialistas, exigente, mas recompensador. Quando bem ajustado, oferece funcionamento suave, respostas rápidas e som inconfundível.
Legado e influência
O sucesso do Tipo 547 levou à criação de suas versões evoluídas, Tipo 587 e Tipo 692, que equiparam carros como o 718 RSK e o 356 Carrera. O projeto de Fuhrmann provou que era possível combinar leveza, robustez e alta rotação, conceitos que continuam no DNA dos motores Porsche até hoje.
Mais que uma máquina, o Tipo 547 é uma aula de engenharia aplicada: uma síntese perfeita entre precisão alemã e paixão pelo automobilismo.
Conclusão
O motor Porsche Tipo 547 do 550 Spyder é um monumento à engenharia mecânica. Seu conjunto de soluções — quatro comandos, ignição dupla, cárter seco e refrigeração a ar, estabeleceu novos padrões técnicos nos anos 1950 e moldou a identidade técnica da Porsche.
Para mecânicos, engenheiros e restauradores, compreender o 547 é entender as origens do desempenho da marca. Um motor complexo, mas à frente de seu tempo, que permanece até hoje como símbolo máximo da engenharia Porsche clássica.
Vídeo: A potência do motor de competição do Porsche 550 Spyder e sua presença nos 356 de magnatas e entusiastas
PDF sobre lubrificação, refrigeração e arquitetura do motor Porsche Tipo 547
ficha técnica completa do motor Porsche Tipo 547 ano 1953
Porsche Tipo 547 “Carrera” — 1.5L DOHC (1953)
| Item | Especificação |
|---|---|
| Código / Projeto | Tipo 547 “Fuhrmann” — motor de competição Porsche, precursor da linhagem Carrera. |
| Ano de estreia / Aplicação | 1953 — Porsche 550 Spyder e protótipos de corrida. |
| Arquitetura | 4 cilindros boxer, aspirado, arrefecido a ar. |
| Cilindrada total | 1.498 cm³ (1.5 L) |
| Diâmetro × Curso | 85,0 × 66,0 mm |
| Taxa de compressão | ≈ 9,5:1 Varia por especificação de corrida |
| Cabeçotes / Válvulas | DOHC por bancada (4 comandos no total), 2 válvulas por cilindro (8 no total) |
| Acionamento dos comandos | Eixos verticais com engrenagens cônicas (sistema “Königswelle”) |
| Alimentação | 2× carburadores Solex 40 PII (corpo duplo). Evoluções 1954–55 com Weber em algumas versões. |
| Ignição | Dupla (2 velas por cilindro) com 2 distribuidores |
| Lubrificação | Cárter seco (tanque externo, bomba de múltiplos estágios, radiador de óleo integrado ao fluxo) |
| Arrefecimento | A ar com ventilador axial e carenagens direcionais; radiador de óleo no mesmo duto |
| Potência (configuração 1953) | ≈ 110 cv a 6.200 rpm |
| Torque (aprox.) | ≈ 121 Nm a 5.000 rpm |
| Evolução 1954–55 | Até ≈ 135 cv (ajustes de taxa/avançamento; algumas unidades com Weber) |
| Materiais principais | Cárter/cabeçotes em liga de alumínio; virabrequim Hirth com rolamentos de rolos |
| Combustível | Gasolina de competição (alto desempenho) |
| Observações | Projeto de Dr. Ernst Fuhrmann; referência histórica dos motores “Carrera” da Porsche |
