Guia técnico-profissional do motor Porsche Tipo 546/2 (1,5 L) do 356 1500 Super: potência (70 hp @ 5.000 rpm), diâmetro/curso, taxa de compressão, Solex 40 PBIC/PICB, sistema de lubrificação (bomba/fluxo), arrefecimento por ar e contexto histórico.
TL;DR para oficina

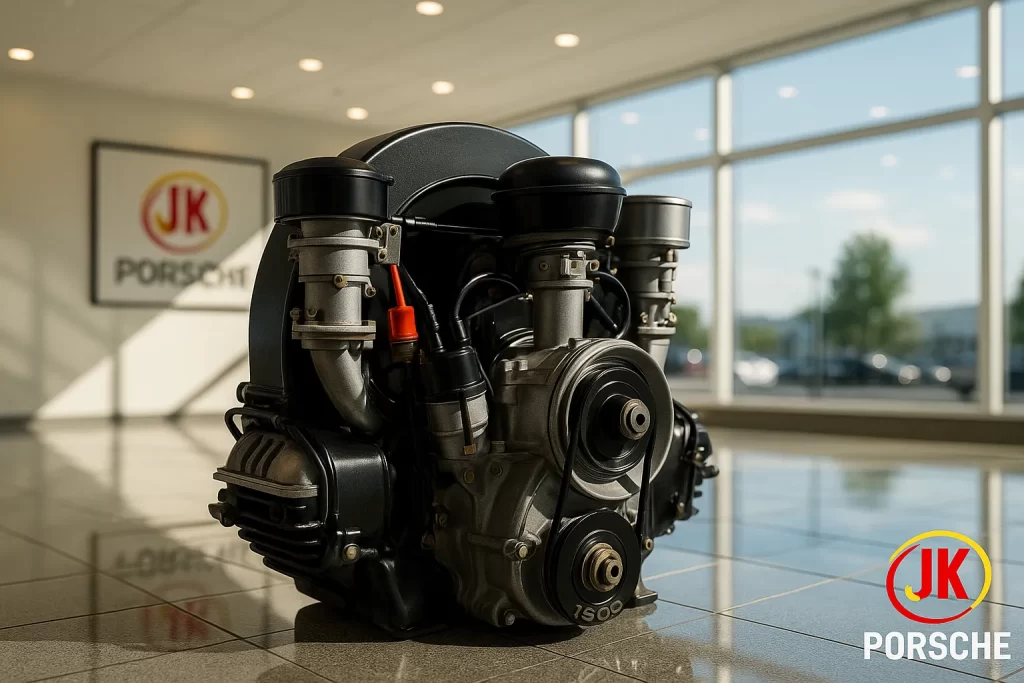

O Tipo 546/2 é um flat-4 (boxer de 4 cilindros) arrefecido a ar, 1.488 cm³, 8,2:1 de taxa, 70 hp a 5.000 rpm e cerca de 79 lb·ft a 3.600 rpm, com dois carburadores Solex.
Nas versões Super: 40 PBIC/PICB, e lubrificação por bomba de engrenagens com radiador de óleo no conjunto da ventoinha. Foi o coração do 356 1500 Super e a etapa evolutiva que antecede os “Carrera” bialbero.
Por que o Tipo 546/2 importa no ecossistema Porsche
Em 1952–55, a Porsche precisava de um conjunto leve, confiável e afinável para rua e provas. O 546/2 entregou isso sem a complexidade do futuro Tipo 547 de quatro comandos, cimentando a reputação do 356 como esportivo que aguenta giro, estrada e manutenção criteriosa.
Ficha técnica consolidada – Porsche Tipo 546/2 (356 1500 Super)
Arquitetura e dimensões
- Arquitetura: 4 cilindros horizontais opostos (boxer), OHV com varetas e balancins, arrefecido a ar;
- Cilindrada: 1.488 cm³;
- Diâmetro x curso: 80 mm × 74 mm (superquadrado);
- Taxa de compressão (Super): 8,2:1.
Potência e entrega de torque
- Potência de fábrica: 70 hp a 5.000 rpm;
- Torque típico: cerca de 79 lb·ft (aprox. 107 N·m) a 3.600 rpm;
- Velocidade máxima no 356 1500 Super: entre 170 e 185 km/h, conforme carroceria e relação final.
Alimentação e ignição
- Carburação (Super): 2 × Solex 40 PBIC; transição para 40 PICB em meados de 1954;
- Configuração das versões “Normal”: 2 × Solex 32 PBIC/PICB;
- Ignição: distribuidor Bosch BRS 383 (1500 pushrod de fábrica).
Vídeo: O SEGREDO DOS CARBURADORES SOLEX 40 PBIC/PICB NO MOTOR 546/2 1500
Lubrificação e capacidade
- Sistema: bomba de engrenagens no cárter (terceira peça), circuito com cooler no alojamento da ventoinha;
- Tipo: cárter úmido;
- Capacidade típica: entre 3,5 e 4,5 litros, variando por ano e carroceria.
Dentro do 546/2: materiais e componentes

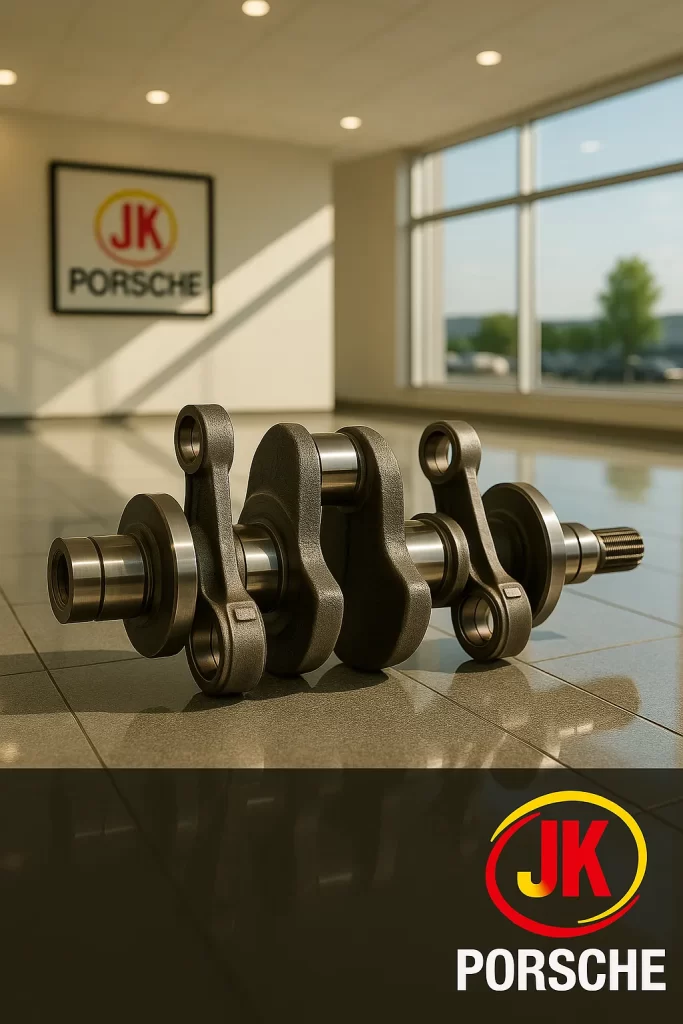

Bloco, cárter e virabrequim
- Bloco e cárter em liga leve de magnésio/alumínio, três peças, usinagem mais precisa que a base Volkswagen, com dutos de óleo e arrefecimento evoluídos;
- Virabrequim e mancais com componentes reforçados nas versões Super e tolerâncias mais justas; mancais lisos no uso de rua.
Cabeçotes, comando e valvetrain
- Cabeçotes de alumínio fundido, câmaras hemisféricas leves, válvulas maiores que nas versões 1300;
- Comando de válvulas com perfil mais “quente” que o 1500 Normal, privilegiando enchimento em alta sem sacrificar dirigibilidade.
Sistema de alimentação: Solex na prática de oficina
Configuração de série e variações
- Super 1500 com dois Solex 40 PBIC nas primeiras séries e 40 PICB a partir de meados de 1954;
- Versões Normal com Solex 32 PBIC/PICB;
- Compatibilidade histórica PBIC ↔ PICB com giclês e difusores apropriados.
Boas práticas de calibração
- Sincronização precisa dos carburadores, verificação de eixos borboleta, buchas e nível de boia;
- Ajuste de jatos e difusores conforme número do motor e ano para evitar flat-spots em transição.
Lubrificação: garantindo a saúde do flat-4
Funcionamento do circuito
- Bomba de engrenagens succiona do cárter e envia ao cooler no conjunto da ventoinha, retornando às galerias principais;
- Configuração de cárter úmido, diferente dos sistemas dry-sump dos Carrera quatro-comando.
Manutenção preditiva
- Monitoramento de vazão e pressão de óleo; revisão da bomba e da válvula de alívio;
- Uso de óleo com ZDDP para proteção de tuchos e balancins; referência prática de 10 psi por 1.000 rpm em preparações.
Arrefecimento por ar: eficiência depende da vedação
Fluxo de ar e componentes
- Ventoinha axial por correia no topo, carenagem (fan shroud) distribuindo o fluxo para cilindros e cabeçotes;
- Radiador de óleo posicionado dentro do conjunto da ventoinha.
Termostato, flaps e tinware
Aletas internas comandadas por termostato reduzem o tempo de aquecimento e estabilizam a temperatura
Tinware íntegro sela o compartimento e evita recirculação de ar quente; ventoinhas corretas e balanceadas previnem cavitação em alta

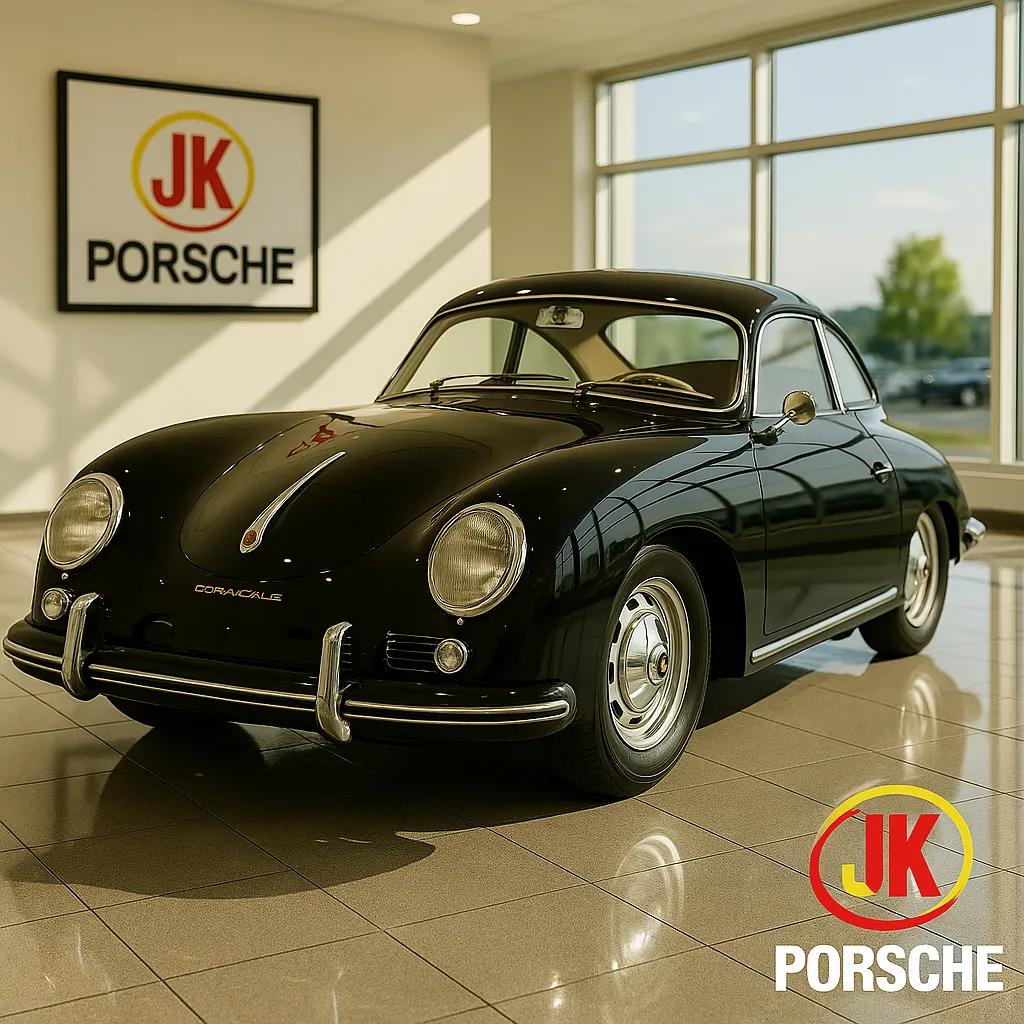

Performance realista e dirigibilidade do 356 1500 Super
Com carburação em ordem e estado mecânico pleno, o conjunto entrega 70 hp, sobe giro com suavidade e alcança 170–185 km/h. Em pista period-correct, a elasticidade do motor e o baixo centro de gravidade pesam mais que números absolutos.
Contexto histórico e filosofia de projeto
O 546/2 entrega desempenho esportivo com simplicidade mecânica. É o elo evolutivo entre a base Volkswagen e o sofisticado Tipo 547 de quatro comandos dos 550 e Carrera. Em engenharia, mostra como explorar o limite do valvetrain por varetas com confiabilidade, influenciando décadas de boxers Porsche.
Checklist de oficina (prático)
- Identificação: confirmar número do motor e ano para determinar PBIC ou PICB e o manual de jatos adequado;
- Pressão de óleo: avaliar desgaste da bomba e da válvula de alívio para manter pressão em alta;
- Vedação e ar: conferir tinware e funcionamento de flaps/termostato para preservar a eficiência térmica;
- Ignição: distribuidor Bosch BRS 383; ajustar ponto e avanço à gasolina contemporânea;
- Lubrificante: escolher óleo com ZDDP para maior longevidade de tuchos e balancins.
Especificações rápidas (para colar no OS da oficina)
- Tipo: 546/2 – flat-4, OHV, arrefecido a ar;
- Cilindrada: 1.488 cm³ | Diâmetro x curso: 80 × 74 mm;
- Taxa: 8,2:1 | Potência: 70 hp a 5.000 rpm | Torque: ~79 lb·ft a ~3.600 rpm;
- Carburação (Super): 2 × Solex 40 PBIC → 40 PICB (1954+);
- Ignição: Bosch BRS 383;
- Lubrificação: bomba de engrenagens, cooler no shroud | Capacidade: 3,5–4,5 L.
Ficha Técnica completa do Motor Porsche 546/2 1500 ano 1954 o boxer de 1,5 L que lapidou o DNA do 356 1500 Super
Ficha Técnica — Motor Porsche 546/2 1500 (1954) · 70 hp
Boxer de 4 cilindros, arrefecido a ar · Aplicação: Porsche 356 1500 Super (1954)
Código: 546/2 Pushrod OHVResumo executivo
O Porsche Tipo 546/2 é um boxer de 4 cilindros, comando no bloco (OHV) com varetas e balancins, dois carburadores Solex de corpo simples, arrefecimento por ar forçado e lubrificação por bomba de engrenagens em cárter úmido. Em 1954, equipou o 356 1500 Super entregando 70 hp a 5.000 rpm com dirigibilidade elástica e excelente robustez térmica para a época.
Arquitetura e dimensões
| Item | Dados |
|---|---|
| Configuração | 4 cilindros horizontais opostos (boxer), OHV por varetas e balancins |
| Arrefecimento | Ar forçado por ventoinha axial e carenagem (fan shroud); radiador de óleo integrado ao conjunto |
| Cilindrada total | 1.488 cm³ |
| Diâmetro × curso | 80,0 mm × 74,0 mm (superquadrado) |
| Taxa de compressão | ≈ 8,2 : 1 (versão Super) |
| Ordem de ignição | 1-4-3-2 |
| Sentido de rotação | Horário visto da polia |
Desempenho
| Item | Dados |
|---|---|
| Potência máxima | 70 hp @ 5.000 rpm |
| Torque máximo | ≈ 107 N·m @ ~3.600 rpm |
| Limite útil de rotação | ≈ 5.500–5.800 rpm (rua) |
| Velocidade máx. (no 356) | ~170–185 km/h (dependendo da carroceria/relação) |
| Caráter | Entrega linear; boa resposta acima de 2.500 rpm; funcionamento suave típico do boxer |
Alimentação (Carburação)
| Item | Dados |
|---|---|
| Carburadores | 2 × Solex 40 PBIC (primeiras séries) → 40 PICB (meados de 1954) |
| Corpos/difusores (típico) | Corpo simples; difusores de 28–30 mm (ajuste conforme aplicação) |
| Alimentação por cilindros | Um carburador por bancada (2 cilindros por carburador) |
| Filtro de ar | Elementos banhados a óleo ou secos (varia por mercado/ano) |
| Sincronização | Vinculada por varão/haste; ajuste fino por parafusos de parada e mistura |
| Observações | Compatibilidade PBIC ↔ PICB com re-jato apropriado (giclês, difusores, nível de boia) |
Ignição
| Item | Dados |
|---|---|
| Distribuidor | Bosch BRS 383 (aplicações 1500 pushrod de fábrica) |
| Vela (rosca) | M14 × 1,25; comprimento padrão 1/2″ (térmica conforme clima/uso) |
| Folga da vela | 0,6–0,7 mm (típico) |
| Ponto estático | ~5–7° APMS (referência de base; ajustar a combustível moderno) |
| Avanço total | ~30–32° @ 3.000–3.200 rpm (sem vácuo) |
Lubrificação
| Item | Dados |
|---|---|
| Tipo de sistema | Cárter úmido |
| Bomba | Engrenagens (integrada à “terceira peça” do cárter) |
| Percurso do óleo | Captação no cárter → bomba → cooler (no shroud) → galerias principais → retorno |
| Capacidade total | ~3,5 L (aplicações padrão) · ~4,5 L (variações como Speedster ‘54) |
| Pressão de referência | Regra de bolso: ~10 psi por 1.000 rpm (em bons ajustes) |
| Recomendação | Óleo com ZDDP para proteção de tuchos/balancins e respeito às folgas térmicas |
Arrefecimento por ar
| Item | Dados |
|---|---|
| Ventoinha | Axial, acionada por correia; montada no topo do motor |
| Carenagem (shroud) | Distribui ar para cilindros e cabeçotes; integra o radiador de óleo |
| Controle térmico | Flaps/termostato para aquecimento rápido e estabilidade de temperatura |
| Tinware | Lataria e vedações selam o compartimento para evitar recirculação de ar quente |
| Boas práticas | Ventoinha correta e balanceada; estanqueidade da lataria; dutos sem folgas |
Materiais e componentes internos
| Componente | Especificação |
|---|---|
| Bloco/cárter | Liga leve de magnésio/alumínio, 3 peças, dutos de óleo e arrefecimento otimizados |
| Virabrequim | Aço; mancais lisos em aplicações de rua (versões Super com tolerâncias mais justas) |
| Bielas | Aço forjado; parafusos de alta resistência |
| Cabeçotes | Alumínio fundido; câmara hemisférica leve; válvulas maiores que nas versões 1300 |
| Comando | Perfil mais “quente” que 1500 Normal, favorecendo enchimento em alta |
| Tuchos/valvetrain | Tuchos mecânicos; varetas e balancins com ajuste por pastilhas/parafusos |
Tolerâncias e manutenibilidade
| Item | Valores/Notas |
|---|---|
| Folga de válvulas (frio) | Admissão/Escape: 0,10–0,15 mm (referência típica de oficina) |
| Folga de velas | 0,6–0,7 mm |
| Pressão de óleo | ~10 psi/1.000 rpm (verificar manômetro durante testes de estrada) |
| Troca de óleo | Cada 3.000–5.000 km ou anual; filtro/elemento conforme versão |
| Sincronização de carbs | Checagem a cada serviço; equalizar vácuo e marcha-lenta |
| Ponto de ignição | Ajustar a detonação mínima com combustível atual; verificar avanço centrífugo |
Valores de folgas/intervalos acima são guias práticos de oficina para motores pushrod Porsche da época; verifique sempre documentação do seu chassis/motor para confirmar a especificação exata.
Contexto histórico e aplicação
O 546/2 foi concebido para entregar desempenho esportivo com simplicidade mecânica, posicionando-se como elo evolutivo entre as origens baseadas no VW e o sofisticado Tipo 547 (quatro comandos) dos 550/Carrera. No 356 1500 Super, combinava baixo centro de gravidade, leveza e confiabilidade, características que definiram o caráter dos Porsche dos anos 1950.
Diferenças técnicas entre o 546/2 e o 547 Fuhrmann
Comparativo Técnico: Porsche 546/2 vs 547 Fuhrmann (1,5 L)
Boxer pushrod do 356 1500 Super (1954) versus o bialbero de competição do 550 Spyder
Foco: Arquitetura, desempenho, sistemas e manutençãoResumo executivo
546/2 (1954): boxer de 4 cilindros pushrod (OHV), 1.488 cm³, dois carburadores Solex 40 (PBIC/PICB), arrefecimento por ar com fan shroud e cooler de óleo integrado, lubrificação em cárter úmido. Potência de referência: 70 hp @ 5.000 rpm; torque típico próximo de ~107 N·m @ ~3.600 rpm. Aplicação principal: Porsche 356 1500 Super.
547 “Fuhrmann”: boxer de 4 cilindros, quatro comandos de válvula (DOHC por bancada; total de quatro), acionados por eixos verticais com engrenagens cônicas, 1.498 cm³, dupla carburação de corpo duplo, arrefecimento por ar, lubrificação cárter seco. Potência de referência em primeiras aplicações de rua/competição: ≈110–115 hp @ ~6.200 rpm, com evoluções posteriores acima disso. Aplicação: Porsche 550/550 RS e linhagem “Carrera”.
Arquitetura e distribuição
| Parâmetro | 546/2 (356 1500 Super) | 547 Fuhrmann (550 / Carrera) |
|---|---|---|
| Cilindrada | 1.488 cm³ | 1.498 cm³ |
| Layout | Flat-4, OHV (comando no bloco, varetas/balancins) | Flat-4, DOHC por bancada (4 comandos no total) |
| Acionamento dos comandos | Árvore no bloco + varetas | Eixos verticais + engrenagens cônicas |
| Taxa de compressão (típica) | ~8,2:1 | ~9:1 (varia por versão/uso) |
| Ignição | Distribuidor único; vela única por cilindro | Configurações com dupla ignição (frequentes em versão de competição) |
| Materiais | Cárter em liga Mg/Al; cabeçotes em alumínio fundido | Cárter em liga leve; cabeçotes de alto fluxo em alumínio |
Desempenho e caráter
| Parâmetro | 546/2 | 547 Fuhrmann |
|---|---|---|
| Potência de referência | 70 hp @ 5.000 rpm | ≈110–115 hp @ ~6.200 rpm |
| Faixa útil | Enchimento forte em médios; elasticidade | Alta rotação; potência específica elevada |
| Resposta | Progressiva; ótima para estrada | Arisco e veloz; vocação de pista |
| Aplicações típicas | Rua esportiva (356 1500 Super) | Competição/rua especial (550/“Carrera”) |
Alimentação (carburação)
| Parâmetro | 546/2 | 547 Fuhrmann |
|---|---|---|
| Carburadores | 2 × Solex 40 PBIC → 40 PICB (1954+) | 2 × carburadores de corpo duplo (Solex/Weber conforme versão) |
| Alimentação por cilindro | Um carburador por bancada (2 cil/carb) | Corpos duplos com maior área de difusor |
| Objetivo | Robustez e simplicidade | Fluxo e atomização voltados ao topo do conta-giros |
Lubrificação
| Parâmetro | 546/2 | 547 Fuhrmann |
|---|---|---|
| Tipo | Cárter úmido | Cárter seco |
| Bomba | Engrenagens (pressão) | Múltiplas bombas (pressão + retorno/varredura) |
| Capacidade | ~3,5–4,5 L (aplicação e ano) | Maior volume total (tanque externo + cooler) |
| Vantagem chave | Simplicidade, custo e manutenção | Controle de lubrificação em alta rotação e curvas |
Arrefecimento por ar
| Parâmetro | 546/2 | 547 Fuhrmann |
|---|---|---|
| Ventoinha | Axial por correia | Axial por correia |
| Shroud/cooler | Shroud com cooler de óleo integrado | Shroud com dutos e trocador otimizados para uso severo |
| Controle térmico | Flaps/termostato | Flaps/termostato; maior exigência de vedação e duto |
| Boas práticas | Estanqueidade do tinware e correia correta | Tinware perfeito; verificação de vazão em alta |
Manutenção, complexidade e custo
| Aspecto | 546/2 | 547 Fuhrmann |
|---|---|---|
| Complexidade mecânica | Baixa a média | Muito alta |
| Ferramental/especial | Básico de oficina | Ferramentas e gabaritos específicos |
| Acerto de válvulas | Rotina simples (tuchos mecânicos) | Criticidade alta (quatro comandos, eixos verticais) |
| Disponibilidade de peças | Boa em reposição/restauro | Limitada e onerosa |
| Custo por km | Moderado | Elevado (padrão competição) |
Filosofia de projeto
546/2: prioriza simplicidade, confiabilidade e massa baixa, com manutenção previsível e custo contido. Foi o motor que consolidou o caráter esportivo do 356 sem complexidade desnecessária.
547: busca potência específica e endurance em alta rotação por meio de distribuição de quatro comandos, maior controle de lubrificação e resiliência térmica — um projeto de pista adaptado a algumas aplicações de rua especial.
Qual é “melhor” para quê?
| Cenário | Preferência | Motivo |
|---|---|---|
| Uso de rua esportivo clássico | 546/2 | Elasticidade, simplicidade e custo de manutenção |
| Track days e regularidade histórica | 547 | Fôlego em alta e estabilidade em situações severas |
| Restauração “period-correct” do 356 1500 Super | 546/2 | Originalidade e coerência histórica |
| Projetos “Carrera”/Spyder e competição | 547 | Arquitetura orientada a performance máxima |
Especificações rápidas (referências de época)
546/2 — 356 1500 Super (1954)
| Item | Valor |
|---|---|
| Tipo | Flat-4, OHV pushrod |
| Cilindrada | 1.488 cm³ |
| Diâmetro × curso | 80 × 74 mm |
| Taxa de compressão | ~8,2:1 |
| Potência | 70 hp @ 5.000 rpm |
| Carburação | 2 × Solex 40 PBIC → 40 PICB (1954+) |
| Ignição | Distribuidor único; 1 vela/cil |
| Lubrificação | Cárter úmido; bomba de engrenagens; ~3,5–4,5 L |
| Arrefecimento | Ventoinha axial + shroud + cooler integrado |
547 Fuhrmann — 550/“Carrera”
| Item | Valor |
|---|---|
| Tipo | Flat-4, DOHC por bancada (4 comandos) |
| Cilindrada | 1.498 cm³ |
| Diâmetro × curso | ≈ 85 × 66 mm (varia por evolução) |
| Taxa de compressão | ~9:1 (dependente da versão) |
| Potência | ≈110–115 hp @ ~6.200 rpm (versões iniciais) |
| Carburação | 2 × corpos duplos (Solex/Weber, conforme versão/ano) |
| Ignição | Configurações com dupla ignição (frequentes) |
| Lubrificação | Cárter seco; múltiplas bombas; tanque externo + cooler |
| Arrefecimento | Ventoinha axial; dutos e shroud otimizados p/ competição |
Os valores do 547 variam significativamente entre versões de corrida e de rua especial ao longo da década; utilize os dados do seu motor específico (número/versão) ao definir calibração e tolerâncias.
