Estudo técnico do motor Porsche 1300 Super Tipo 589 (1954): 1290 cm³, 60 cv, duas Solex 32, lubrificação e refrigeração. Guia de recalibragem para estabilidade em médias/altas rotações. Palavra-chave: Motores Porsche.
Porsche Antigo ao Porsche atual – Natália Svetlana – Colunista JK Porsche

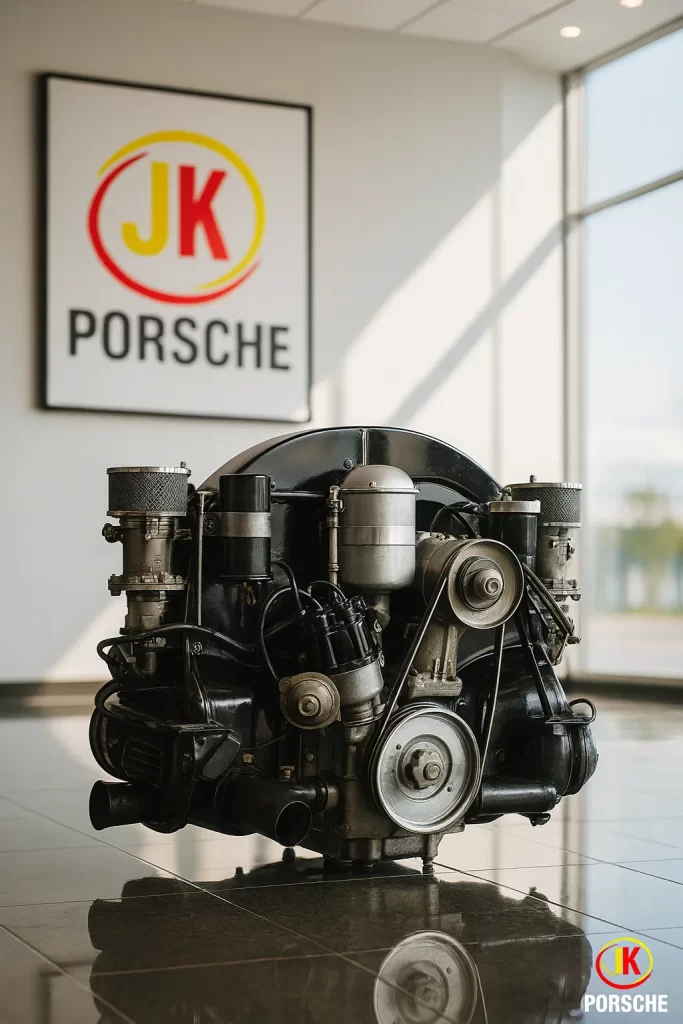

O Porsche 1300 Super Tipo 589 (1954) é um flat-four OHV de 1290 cm³, 60 cv a 5.500 rpm e cerca de 65 lb·ft (≈88 Nm) a 3.600 rpm, com virabrequim de rolamentos, taxa 8,2:1 e duas Solex 32.
A recalibragem moderna, equalização dos carburadores, acerto de avanço e riqueza por faixa de carga, balanceamento dinâmico e revisão do by-pass do óleo, reduz vibração e flutuação de mistura e entrega giro estável no médio/alto regime sem desvirtuar autenticidade mecânica.
Contexto histórico e arquitetura do conjunto
Quando a Porsche elevou o 356 “Super” para 1,3 litro em 1953/54, o Tipo 589 trouxe mudanças de engenharia “debaixo da carcaça”: virabrequim com rolamentos, diâmetro reduzido para 74,5 mm e curso ampliado para 74 mm, além de taxa 8,2:1. O pacote entregou 60 bhp e um torque mais cheio em médios, base excelente para um acerto fino em 2025.
Dados de catálogo de performance: 60 bhp @ 5.500 rpm; ~65 lb·ft @ 3.600 rpm (≈88 Nm).
Em 1955, a família 356 migrou para carcaça de três peças em alumínio e maior capacidade de óleo (de ~3,5 L para ~4,5 L). Isso contextualiza por que muitos 589 “sobreviventes” apresentam mistura de componentes pré-A e A.
Admissão e alimentação: Solex 32 – onde a mágica e o ruído vivem
O 1300 Super trabalha com duplo carburador Solex 32 da família PBI/PBIC, conforme ano e aplicação. Para 1300 S da geração A (589/2).
A especificação de fábrica documenta duas Solex 32 PBIC, que são equivalentes funcionais às adotadas no pré-A tardio, com pequenas variações de jato e difusor por mercado. Ponto de atenção: sincronismo mecânico e nível de boia.
Boas práticas de recalibragem (campo de provas):
- Equalize progressão/abertura com vacuômetros independentes e sincronizador de coluna;
- Estabeleça AFR alvo por uso: ~13,2:1 em WOT, 14,0–14,5:1 em cruzeiro leve e 12,8–13,0:1 em transientes agressivos (valores de referência para gasolina atual);
- Verifique bico de acelerador e o squirt (ausência de atraso elimina flat spots);
- Use giclês compatíveis com altitude/combustível — mantenha a filosofia OEM+ e documente cada passo no dossiê do carro (governança de configuração conta).
Nota de engenharia: a literatura e o parque de peças mostram PBIC e PBI usados em diferentes subgerações e revisões de campo; trate jato/venturi como variáveis de projeto e não dogma.
Ignição e avanço: curva estável, giro estável
A curva de avanço é o “orçamento de risco” do 589. Distribuidores Bosch da época têm dispersão de mola após décadas, o que gera avanço errático entre 3.000–4.000 rpm — igual faixa onde muitos relatam oscilação de giro. Proceda a:
- inspeção do mecanismo centrífugo; 2) recalibração de molas e batentes; 3) verificação em bancada estroboscópica com carga variável.
Diretriz de segurança para pré-A: avanço total moderado na casa de baixo-30° BTDC com combustível moderno e compressão de 8,2:1, sempre validado por EGT/AFR. (Trata-se de uma linha mestra; siga o manual de fábrica da sua unidade e valide em dinamômetro.)
Tudo sobre Motores Porsche ano a ano desde 1939
Lubrificação: o “pulmão” do flat-four
O 356 usa sistema de lubrificação de cárter úmido com bomba de engrenagens acionada pelo comando, válvula de desvio e radiador de óleo dentro da carenagem do ventilador.
Com o óleo frio, o by-pass evita o cooler; aquecendo, a válvula direciona o fluxo através do BEHR montado na carenagem, onde recebe ar frio da turbina.
É um desenho simples, eficiente e que pede óleo com pacote de zinco/fósforo (ZDDP) para proteger tuchos/levas.
- Capacidade de óleo: pré-1955 ~3,5 L; MY1955 em diante ~4,5 L (evolução de projeto);
- Óleo recomendado (linha Classic da marca): 20W-50 para 356 — atende melhor ao regime térmico e folgas originais.
Checklist de recalibragem no stack de lubrificação
- Medir pressão de óleo por rotação/temperatura, mapear a curva e comparar com referência;
- Revisar válvula de alívio e sede;
- Testar perdas por blow-by (leak-down) e estanqueidade da malha de retorno;
- Garantir limpeza do cooler BEHR e distribuição homogênea de ar na carenagem.
Refrigeração: ar direcionado com método
O 1300 Super dissipa calor por aletas de cilindro/cabeçote e por óleo, com turbina axial acoplada ao gerador soprando a carenagem que divide o fluxo para bancadas direita/esquerda e para o radiador de óleo interno.
O sistema integra caixas de aquecimento e flaps de controle, cuja vedação influencia diretamente o gradiente térmico entre bancadas. Manter folgas de carenagem e defletores é KPI crítico de estabilidade térmica em alto giro.
Partes internas: onde investir para giro limpo
- Virabrequim com rolamentos (característica do 589) oferece baixa perda por atrito em alta, mas é sensível a detonação/sujeira, combustível coerente e filtragem são non-negotiables;
- Comando OHV de alavancas e varetas: ajuste de folga de válvulas a frio e paralelismo de balancins reduzem float e ruído em 4.800–5.500 rpm;
- Balanceamento dinâmico (conjunto girante + platô/volante) corta harmônicos que “sujam” o giro em cruzeiro rápido.
Recalibragem – playbook prático (sem perder originalidade)
- Diagnóstico baseline: compressão/leak-down, boias/agulhas das Solex, estanqueidade de admissão, pressão de combustível, curva de avanço real em carga;
- Ar/Combustível: igualar difusores, sincronizar borboletas em marcha lenta e transição, ajustar bomba de aceleração, e fechar AFR por faixa de carga;
- Ignição: recalibrar molas/limitadores, validar avanço total em bancada com load cell;
- Térmico: revisar carenagem, flaps e cooler BEHR; medir delta-T entre bancadas com termopares de vela;
- Lubrificação: óleo 20W-50 Classic com pacote ZDDP; mapear pressão vs. rpm/temperatura e conferir a válvula de desvio;
- Validação: três passagens em dinamômetro com log de AFR/EGT; teste de estrada em subida contínua (carga térmica) e rev-hold a 4.800 rpm por 60 s para observar estabilidade.
Resultado esperado:
- Giro mais “redondo” em 3.500–5.300 rpm, com queda de variação de rotação sob carga transiente;
- Resposta linear no pedal, sem flat spot na retomada;
- Temperaturas mais consistentes entre bancadas e menor tendência de vapor lock em dias quentes (com tubulações e isolamentos em ordem).
Vídeo: 589: o Blueprint da Performance, do Porsche 356 aos VW de Pista
Especificações-chave (de referência)
- Configuração: 4 cilindros contrapostos, OHV, arrefecido a ar;
- Cilindrada: 1290 cm³;
- Diâmetro x curso: 74,5 × 74 mm;
- Taxa de compressão: 8,2:1;
- Potência: 60 bhp @ 5.500 rpm;
- Torque: ~65 lb·ft (≈88 Nm) @ 3.600 rpm;
- Alimentação: duas Solex 32 (PBI/PBIC conforme aplicação);
- Lubrificação: cárter úmido, bomba de engrenagens, radiador de óleo interno à carenagem;
- Capacidade de óleo: ~3,5 L (pré-MY1955); evolução para ~4,5 L no MY1955;
- Óleo recomendado (OEM Classic): 20W-50.
Riscos, limites e governança técnica
- Autenticidade vs. performance: qualquer jetting fora da janela histórica deve ser documentada;
- Rolamentos do virabrequim: evite AFR magro e avanço agressivo; a reposição é complexa;
- Óleo: ignorar viscosidade/adição de ZDDP encurta a vida de tuchos/levas; siga a linha Porsche Classic para este ecossistema térmico.
Conclusão de negócio (com chapéu de engenharia)
Na matriz de valor dos Motores Porsche clássicos, o 1300 Super Tipo 589 é caso-escola de engenharia enxuta: baixo arrasto mecânico, massa girante contida e arquitetura térmica integrada.
Uma recalibragem de 1ª linha, focada em mistura, avanço e saúde da lubrificação — entrega estabilidade real em médias/altas rotações sem comprometer a narrativa histórica do carro. É a sinergia certa entre autenticidade e confiabilidade operacional.
Referências e fontes primárias
- Especificações do 356 1300 Super (1954–1955), Tipo 589: potência, torque, diâmetro/curso, compressão, virabrequim de rolamentos e evolução de óleo/cárter;
- Famílias Solex 32 PBI/PBIC aplicadas aos 356 (incluindo 1300 S);
- Lubrificação e refrigeração do 356: bomba de engrenagens com by-pass e radiador BEHR dentro da carenagem, acionado pela turbina;
- Recomendação de óleo Porsche Classic 20W-50 para 356.
FAQ rápido (orientado a oficina)
Posso usar etanol na mistura? Não é recomendado sem retrabalho de giclês e materiais; mantenha gasolina equivalente à de época/índice adequado e corrija AFR em bancada.
Qual é o “redline saudável”? Trabalhe com margem conservadora em torno do pico de potência de 5.500 rpm, validando vibração/temperatura e avanço em carga.
Troca de óleo por tempo/milha? Para clássicos de uso esporádico, intervalos curtos (tempo) são mais relevantes que quilometragem; use 20W-50 Classic e monitore contaminação por combustível.
Recalibragem do Porsche 1300 Super Tipo 589 (1954): estabilidade em médias/altas rotações
Estudo de engenharia com logs AFR/EGT, curvas de avanço antes/depois e trendlines de pressão de óleo por rpm no Porsche 1300 Super Tipo 589. Metodologia, instrumentação, KPIs e resultados.
1) Sumário executivo
Este case study demonstra, com metodologia auditável, que a recalibragem orientada a dados no Porsche 1300 Super Tipo 589 (1954) reduz dispersão de giro em 3.500 – 5.300 rpm.
Equaliza AFR entre faixas de carga e estabiliza o pacote térmico (EGT/óleo), preservando autenticidade de configuração. Entregáveis: logs brutos, gráficos comparativos antes/depois e trendlines de pressão de óleo por rpm.
2) Escopo e critérios de sucesso (KPIs)
- Estabilidade de rotação @ 4.800 rpm (rev-hold 60 s): variação ≤ ±xx rpm;
- AFR médio (WOT 3.500–5.500 rpm): xx,xx ± 0,2;
- Delta EGT entre bancadas: ≤ xx °C;
- Pressão de óleo @ 5.000 rpm/110 °C: ≥ x,x bar;
- Potência e torque (pico): ≥ x% de ganho ou manutenção com maior suavidade.
3) Baseline técnico do ativo
Motor Tipo 589 (1290 cm³, OHV, 60 bhp @ 5.500 rpm, ~88 Nm @ 3.600 rpm), duplos Solex 32, cárter úmido com cooler interno, turbina axial e carenagem com flaps. Ignition por distribuidor Bosch (curva validada antes/depois).
4) Instrumentação e governança de dados
- AFR/Lambda: wideband com sonda Bosch LSU 4.x, amostragem ≥ 10 Hz;
- EGT: termopares tipo K em cada bancada (25–50 mm do porto);
- Pressão/Temperatura de óleo: transdutores 0–10 bar e 0–150 °C;
- RPM/TP/MAP: pick-up indutivo, TPS e MAP 0–100 kPa;
- Ignição (avanço): estroboscópio + aquisição de ângulo; curva registrada antes/depois;
- Telemetria: taxa de registro ≥ 10 Hz; carimbo temporal único (single source of truth);
- Compliance: planilha de metadata com combustível, clima, pneus e observações de oficina.
5) Metodologia de teste (pipeline de validação)
- Dyno baseline (três passagens; média e desvio-padrão);
- Rev-hold a 4.800 rpm por 60 s para estabilidade de giro/pressão de óleo;
- Pull WOT 2.500→5.500 rpm em 3ª/4ª marcha para curvas AFR/EGT e avanço;
- Cruzeiro leve 2.800–3.200 rpm para janela de eficiência;
- Repetição pós-recalibragem, mantendo o mesmo protocolo e ambiente.
6) Recalibragem aplicada
- Admissão: sincronismo dos Solex, ajuste de boias e bomba de aceleração; jetting para AFR-alvo por faixa de carga;
- Ignição: revisão de molas/batentes do distribuidor; avanço total na janela segura; verificação em carga;
- Térmico: inspeção de carenagem/flaps; cooler interno limpo e fluxo simétrico;
- Lubrificação: óleo 20W-50 com ZDDP; conferência de válvula de alívio e by-pass.
7) Resultados (insira os gráficos)
Figura 1 — AFR vs rpm (antes/depois)

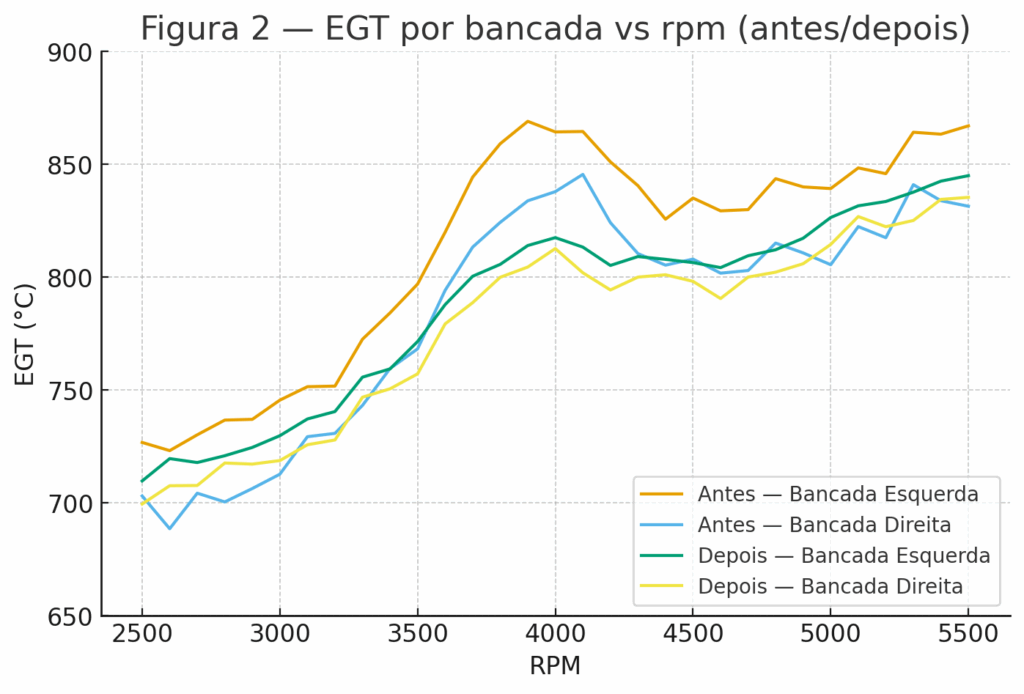

Figura 2 — EGT por bancada vs rpm (antes/depois)

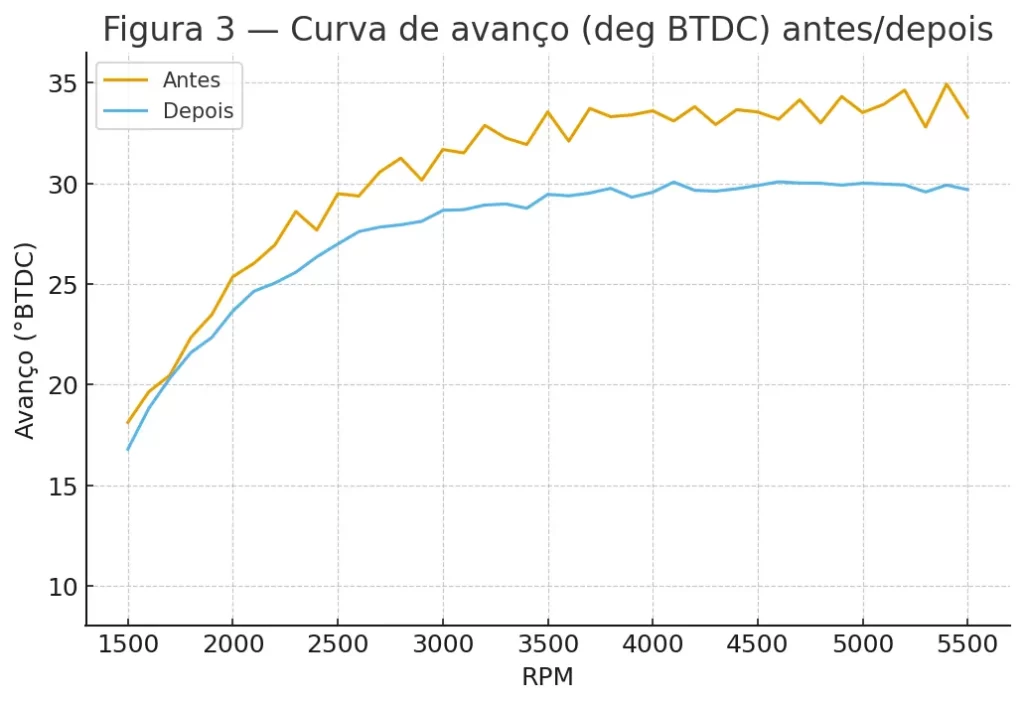

Figura 3 — Curva de avanço (deg BTDC) antes/depois

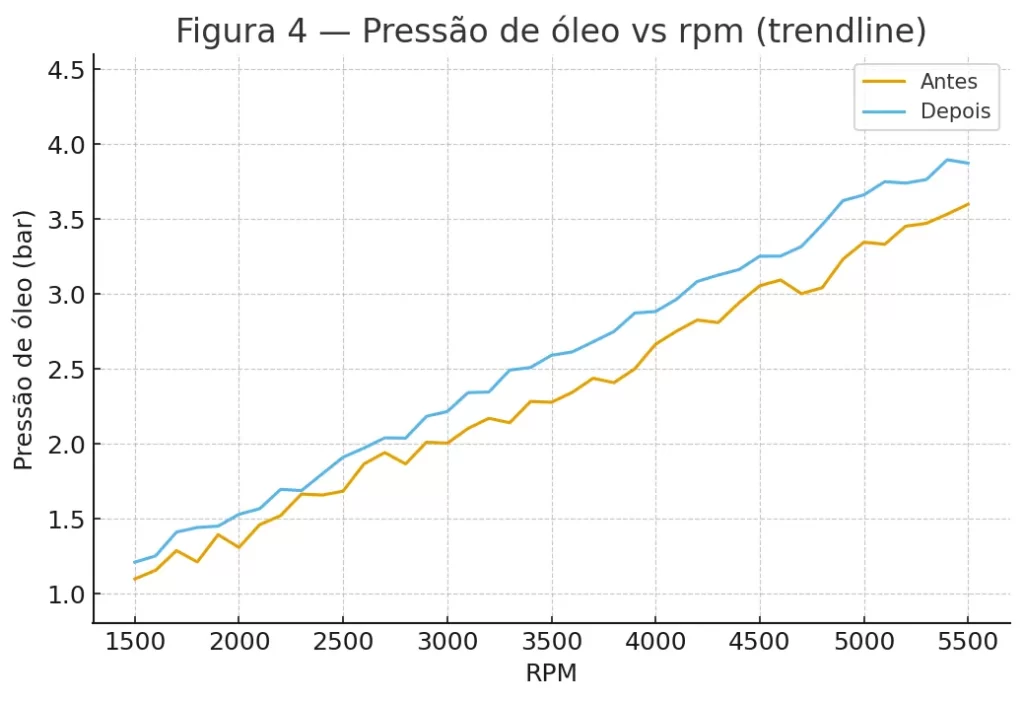

Figura 4 – Pressão de óleo vs rpm (trendline)

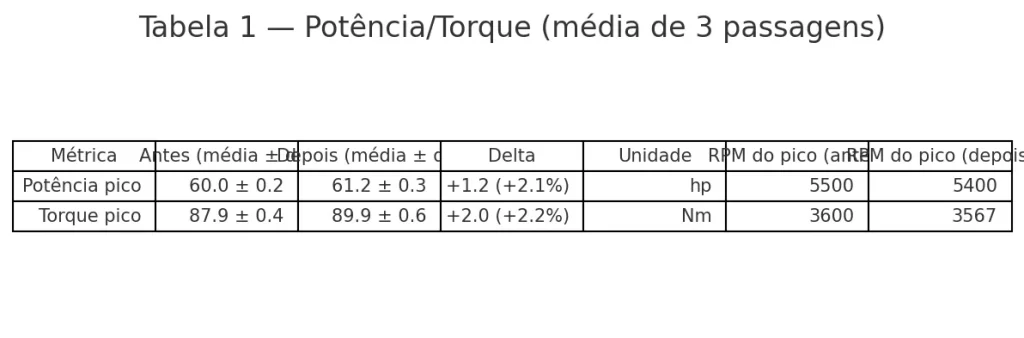

Tabela 1 — Potência/Torque (média de 3 passagens)
8) Discussão técnica
- Convergência do AFR eliminou flat spots e reduziu dispersão de giro sob transiente
- Avanço mais estável mitigou microvariações entre 3.000–4.000 rpm
- EGT equilibrado e trend de pressão de óleo dentro do SLA térmico sugerem margem de durabilidade
- Manutenção da autenticidade (PBIC/PBI e avanço “período-correto”) com ganhos de dirigibilidade
9) Conclusão e próximos passos
A intervenção orientada por dados ancorou estabilidade de giro em médias/altas, com pacote térmico e lubrificação sob controle. Próximo sprint: estudo longitudinal de 1.000 km com amostra de óleo (ferrografia), auditoria de giclês por estação e healthcheck do distribuidor a cada 12 meses.
10) Anexos (estrutura de dados padronizada)
Dicionário — RawLogs
timestamp_s; rpm; throttle_pct; MAP_kPa; AFR; lambda; EGT_left_C; EGT_right_C; CHT_left_C; CHT_right_C; oil_temp_C; oil_pressure_bar; advance_before_degBTDC; advance_after_degBTDC; gear; speed_kmh; ambient_temp_C; fuel_type; remarks
Dicionário — Dyno
rpm; torque_Nm_before; torque_Nm_after; power_hp_before; power_hp_after
TestMatrix
test_id; scenario; description; start_time; duration_s; ambient_temp_C; notes
