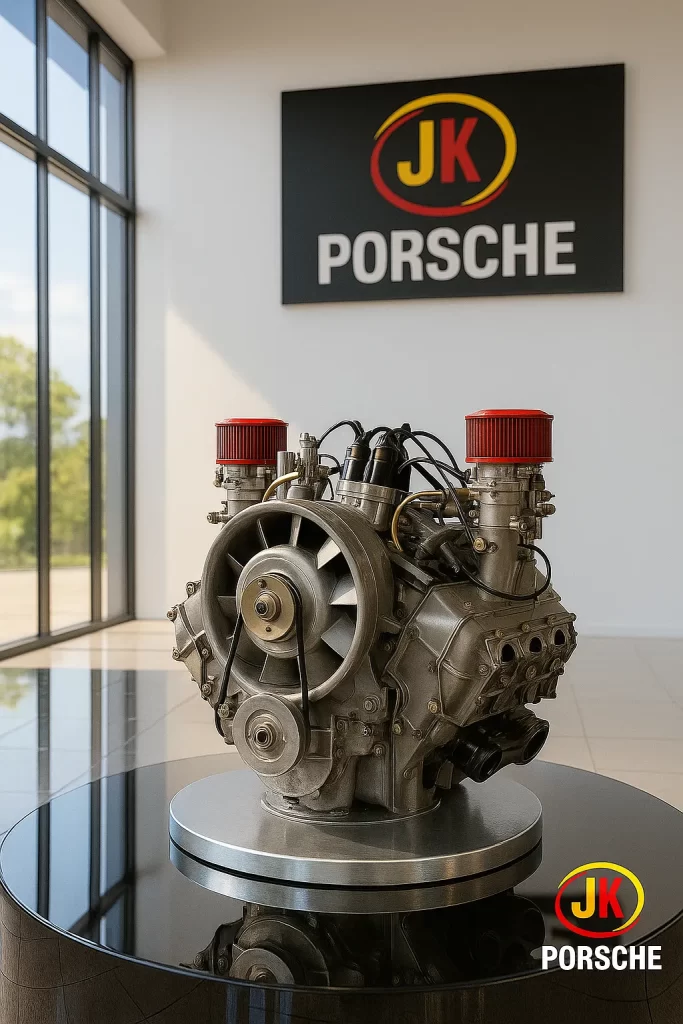

Guia técnico do Motor Porsche 1500 Tipo 547: quatro-árvores, ~110 cv, cárter seco, carburadores duplos e refrigeração a ar para o 550 Spyder.

Resumo executivo para públicos técnicos: o Tipo 547, conhecido como “quatro-árvores” ou Fuhrmann engine – é um quatro-cilindros contraposto, arrefecido a ar, com duplo comando de válvulas por cabeçote (DOHC) e quatro eixos de comando acionados por eixos verticais e engrenagens cônicas.

Com cerca de 110 cv nas primeiras especificações de 1,5 L, foi o powertrain que deu tração ao Porsche 550 Spyder em competições internacionais.

Este artigo faz o de/para técnico completo: arquitetura, componentes internos, alimentação, ignição, lubrificação (cárter seco) e refrigeração, com foco em práticas de manutenção e troubleshooting para oficinas e engenheiros que respiram motores Porsche, especialmente Porsche antigo. Conteúdo pensado para ranquear no Google e performar no Porsche Blog.

Especificações-chave (visão geral)

• Design: 4 cilindros contrapostos (boxer), arrefecido a ar;
• Comandos: DOHC por cabeçote (total 4 árvores) com acionamento por eixos verticais e engrenagens cônicas;
• Cilindrada: 1.498 cm³;
• Diâmetro x curso: 85,0 mm x 66,0 mm;
• Potência típica (1,5 L inicial): ~110 cv (variações de preparação chegaram acima disso em versões de corrida);
• Alimentação: 2 carburadores duplos (aplicações de época com Solex 40 PII-4 eram comuns; houve variações por pacote de competição);
• Ignição: dupla (duas velas por cilindro) com distribuição independente por bancada;
• Taxa de compressão: variou conforme a preparação (competição utilizou relações mais altas);
• Lubrificação: cárter seco com bomba(s) de arraste e tanque externo + trocador/ radiador de óleo;
• Refrigeração: ar forçado por ventilador acionado por correia, carenagens direcionais, shroud integral e oil cooler em circuito dedicado.

Nota histórica: valores de potência/torque variam por fase, pista e acerto de prova. Para benchmark de oficina, use ~110 cv como referência do 1,5 L inicial; projetos Carrera/RSK evoluíram além.

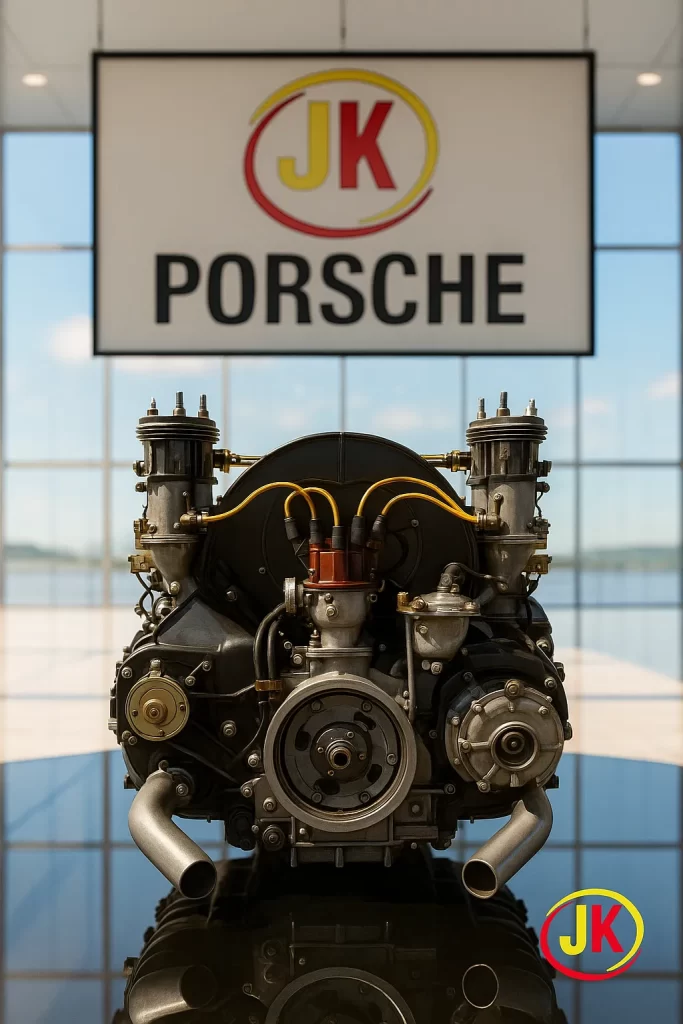

Arquitetura e filosofia de projeto

O 547 foi concebido para girar alto com confiabilidade de prova. Em vez de tappets longos e varetas, o trem de válvulas usa DOHC por cabeçote: cada bancada tem duas árvores, uma para admissão e outra para escape.

O acionamento dos comandos é um espetáculo de mecânica fina: eixos verticais sob cada cabeçote recebem movimento do virabrequim por engrenagens cônicas (bevel gears).

Isso reduz massas alternativas, melhora o controle de fase e sustenta levantes agressivos sem flutuação de válvulas típica de pushrods.

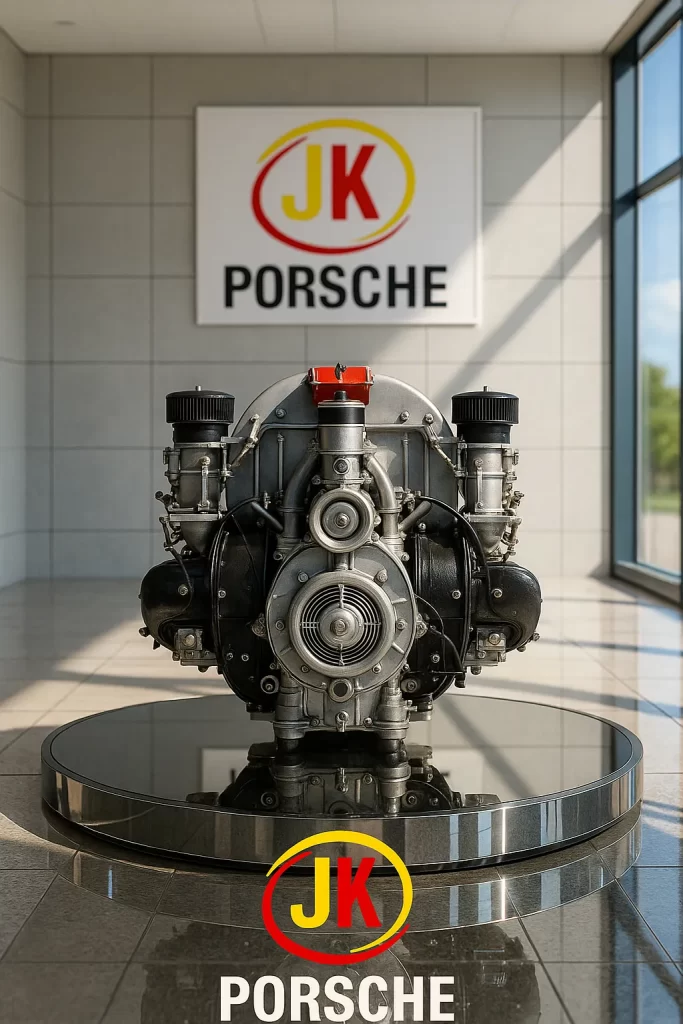

Peças internas (materialidade e usinagem)

• Bloco/cárter: liga de alumínio, carcaça bipartida de alta precisão para manter line bore estável;
• Virabrequim: tipo Hirth seccionado, montado por discos e rolamentos de rolos, solução leve e de baixíssimo atrito, porém de montagem meticulosa;
• Bielas: forjadas, pinos flutuantes, balanceadas em conjunto (pareamento por massa é crítico);
• Pistões: alumínio forjado com coroa elevada (domo) para câmaras hemisféricas/pentagonais da época;
• Cilindros: construção “biral” (camisa em ferro fundido com aletas em alumínio), compromisso entre dissipação de calor e retenção dimensional;
• Cabeçotes: alumínio, duas válvulas por cilindro, câmara compacta, dutos altos e curtos para volumetric efficiency.

Dimensões, curva e envelope de operação

• 1.498 cm³ a 85 × 66 mm privilegia resposta e rotação;
• Faixa útil: acerto de competição privilegia média/alta rotação, com peak power em patamar acima de 6.000 rpm em configurações de ~110 cv;
• Torque: moderado em baixa, sobe linear com o scavenging dos dutos e sobreposição de comando; driveability depende do acerto de ponto e mistura.

Para quem calibra: o motor recompensa avanço e mistura finos. Pequenas derivações de ponto entre os dois distribuidores já aparecem no idle quality e na transição 3.000–4.000 rpm.

Sistema de alimentação: carburadores, difusores e jatos

O pacote típico de 1,5 L usou dois carburadores duplos (um por bancada), historicamente Solex 40 PII-4 em muitas aplicações de competição do 550.
Pontos de atenção para setup em motores Porsche quatro-árvores:

• Sincronização de borboletas por bancada e entre bancadas, com equalização por vacuômetro individual;
• Difusores/venturis: dimensionamento entre 28–32 mm era frequente em 1,5 L de prova; venturi grande melhora topo mas cobra resposta em baixa;
• Jateamento (giclês principais/aria/lenta): sensível à densidade do ar; tenha mapas de jetting por altitude/temperatura;
• Bomba de aceleração: curso e vazão devem evitar flat spot na mudança de progressão;
• Coifa e tomada de ar: mantenha estanqueidade da airbox; pequenas infiltrações descalibram mistura entre cilindros.

Ignição dupla: por que e como

Cada cilindro possui duas velas. Isso encurta o tempo de combustão em câmaras grandes e com domos de pistão elevados, reduzindo necessidade de avanço total.
Boas práticas:

• Distribuidores gêmeos: curve ambos para a mesma rampa de avanço; verifique scatter com estroboscópio por cilindro;
• Velas: heat range adequado ao uso (competição x rua de época), gap ligeiramente mais contido em altas rotações;
• Aterramento: ruído elétrico pode enganar timing light; garanta integridade de cabos e malhas.

Lubrificação (cárter seco): anatomia e manutenção

O cárter seco separa o óleo do bloco, usando bomba(s) de escavamento para mandar o lubrificante a um tanque externo, de onde outra bomba de pressão alimenta galerias e mancais. Benefícios:

• Controle de espuma/aeração em alta rotação;
• Coluna de óleo estável em curvas e frenagens fortes;
• Capacidade térmica maior (óleo como “segundo fluido de arrefecimento”).

Checklist de oficina:

• Verificar pressão a quente (marcha lenta e regime) e temperatura do óleo sob carga;
• Limpar/inspecionar telas e válvulas de alívio; partículas metálicas finas denunciam desgaste de comando/rolamento;
• Conferir mangueiras e conexões do circuito externo e radiador de óleo (entupimentos geram spikes térmicos);
• Usar óleo com alto HTHS e estabilidade ao cisalhamento; trocas mais frequentes em uso de pista.

Refrigeração a ar: gestão térmica além do ventilador

O 547 usa ventilador acionado por correia que sopra ar numa carenagem (shroud) envelopando cilindros e cabeçotes, com defletores que garantem distribuição uniforme.

O radiador de óleo completa o sistema, já que no Porsche antigo o óleo é parte ativa da retirada de calor.

Pontos críticos:

• Integridade da carenagem e defletores: qualquer folga cria hot spots em válvulas de escape;
• Tensão da correia e alinhamento de polias: rotação do ventilador é vida;
• Limpeza das aletas dos cilindros/cabeçotes: poeira e óleo formam manta térmica;
• Gestão de fluxo: ducting frontal para o oil cooler faz diferença real em laptimes consistentes.

Trem de válvulas e comandos: onde mora a magia

• Quatro comandos independentes (admissão/escape por lado) permitem perfís agressivos, com sobreposição calibrada para scavenging;
• Acionamento por eixos e engrenagens cônicas: eliminação de correntes longas e whip; porém, exige pré-carga e sincronismo perfeitos na montagem;
• Ajuste de válvulas: lash preciso com o motor frio; clearance fora da janela produz marcha-lenta irregular e perdas em alta.

Sinais de alerta: ruído metálico “seco” em faixa média, misfire intermitente em alta ou velas com leitura assimétrica entre bancadas pedem verificação de fase dos comandos.

Boas práticas de montagem e troubleshooting

• Balanceamento rotativo (virabrequim + volante + embreagem) é mandatório;
• Equalização de compressão entre cilindros antes de sincronizar carburadores;
• Vazão de bicos de bomba de aceleração igualadas com proveta;
• Ponto estático dos dois distribuidores igual e verificação dinâmica com lâmpada estroboscópica em cada banco;
• Termografia (quando disponível) para checar homogeneidade térmica da carenagem;
• Endoscopia de câmara para avaliar depósitos e detonação incipiente após shakedown.

Aplicação no Porsche 550: por que o conjunto funcionava

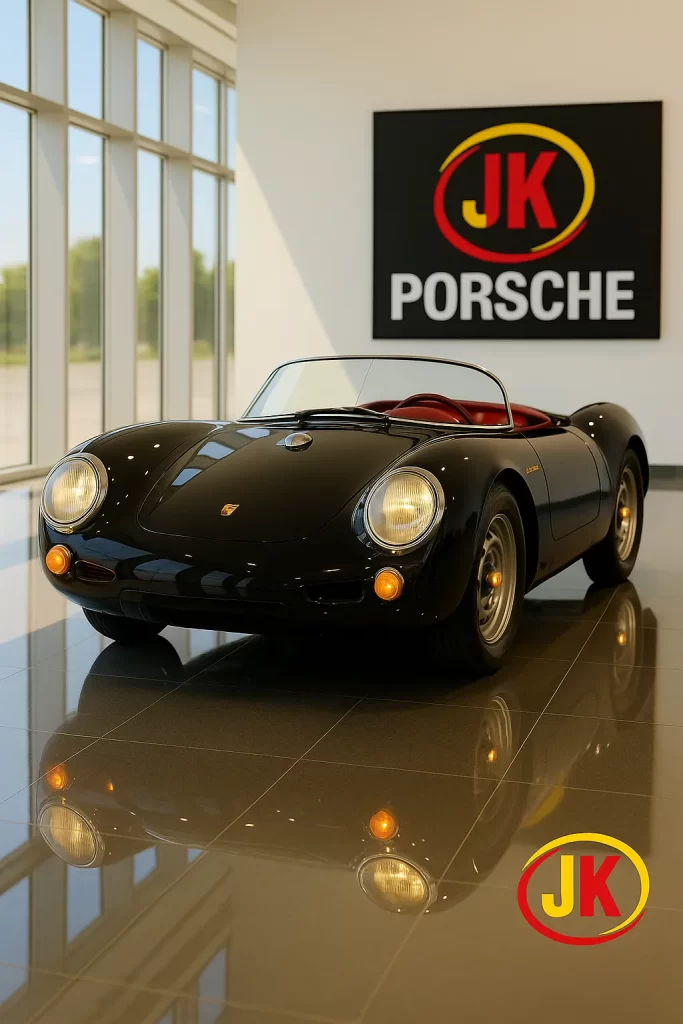

O Porsche 550 Spyder era leve, aerodinamicamente eficiente e tinha relação peso/potência favorecida. O 547 entregava potência sustentada em alta com lubrificação estável e controle térmico adequado para stints longos.

A dirigibilidade exigia giro, mas a confiabilidade – quando montado e mantido por especialistas – era um diferencial competitivo.

FAQ técnico (SEO)

Qual é a potência do 1500 Tipo 547?
Nas primeiras versões de 1,5 L, cerca de 110 cv; evoluções de competição ultrapassaram esse patamar conforme comando, taxa e jetting.

Que carburadores equipavam o 547?
Pacotes de época do 1,5 L no 550 com Solex 40 PII-4 (dois corpos por carburador, um por bancada). Houve variações em kits de corrida.

O sistema é cárter seco?
Sim. Cárter seco com tanque externo, bombas de escavamento e de pressão, além de radiador de óleo dedicado.

Como é a refrigeração?
Ar forçado por ventilador/carenagem e gerenciamento de fluxo + óleo como agente térmico auxiliar via oil cooler.

O que torna a manutenção complexa?
O acionamento por eixos e engrenagens cônicas, o virabrequim Hirth e a ignição dupla exigem ferramental, fixtures e know-how específicos.

Tudo sobre motores Porsche ano a ano: Motores Porsche; Porsche antigo; Porsche Blog; Porsche 550; motor Tipo 547; quatro-árvores; DOHC Porsche. etc

---

Vídeo: Do 547 às ruas, O DNA do Motor Porsche 547

---

Checklist rápido de campo (operacional)

• Pressão e temperatura do óleo estáveis a quente (anotar em planilha por regime);
• Sincronização fina dos dois carburadores e dois distribuidores;
• Carenagem fechada e defletores íntegros; aletas limpas;
• Folgas de válvulas verificadas com motor frio e repetibilidade por cilindro;
• Vazamento zero em linhas de óleo do cárter seco e cooler.

Conclusão

O Motor Porsche 1500 Tipo 547 é uma aula de engenharia aplicada: quatro-árvores com precisão de relógio, cárter seco de competição e refrigeração a ar levada ao limite.

Para quem opera, monta e calibra motores Porsche de Porsche antigo, dominar o 547 é certificado de alta performance.

Este conteúdo está estruturado para performar em busca orgânica e enriquecer seu Porsche Blog com profundidade técnica real.

Modelos de competição ano 1954 elegíveis ao Tipo 547 (quatro-árvores)

Porsche 550 / 1500 RS Spyder (mid-engine), plataforma de fábrica de onde nasce o uso do Tipo 547 (~110 cv/1,5 L); carro-chave do programa de corridas de 1954.

Porsche 356 Coupé “GT” preparado para rali, unidades específicas de 356 receberam o quatro-árvores para provas de longa distância; o gatilho histórico foi a vitória no Liège–Rome–Liège 1954 com um 356 preparado, que levou a Porsche a ampliar o uso do 547 além do 550. (O evento consta nos resultados oficiais e a literatura especializada registra o 356 com motor Fuhrmann como marco.)

Observação operacional: o 550 dominou as aplicações puramente de pista em 1954; o 356 com 547 aparece em configurações de rali/GT e projetos cliente muito seletivos, antes de surgir a linha “Carrera” formalizada.

Modelos de rua “sob encomenda / pré-série” (1954)

Porsche 356 “Pre-A” Coupé (Reutter) – unidades piloto e encomendas seletivas
Após o programa de 1954, a fábrica montou pares de 356 coupés com o 547 para avaliação e clientes específicos. A produção de baixo volume começa logo depois, culminando no 356 Carrera 1500 GS (produção regular a partir do ciclo seguinte).

Porsche 356 “Pre-A” Speedster – protótipo/cliente especial (fim de 1954)
Um Speedster recebeu o 547 para testes ainda em 1954; fontes de clubes e registros de restauro listam Pre-A Speedster 1500 GS (547/1) 1954–1955 em tiragens ínfimas.

A consolidação comercial do Carrera em Speedster, Coupé e Cabriolet viria a partir de 1956.

Notas de curadoria (para mecânicos/engenheiros e SEO do seu Porsche Blog)

A linha Carrera 1500 GS como produto de rua estrutura-se após 1954; 1954 em si é o ponto de inflexão: 550 de fábrica com 547 nas pistas e 356 com 547 em aplicações sob encomenda e protótipo.

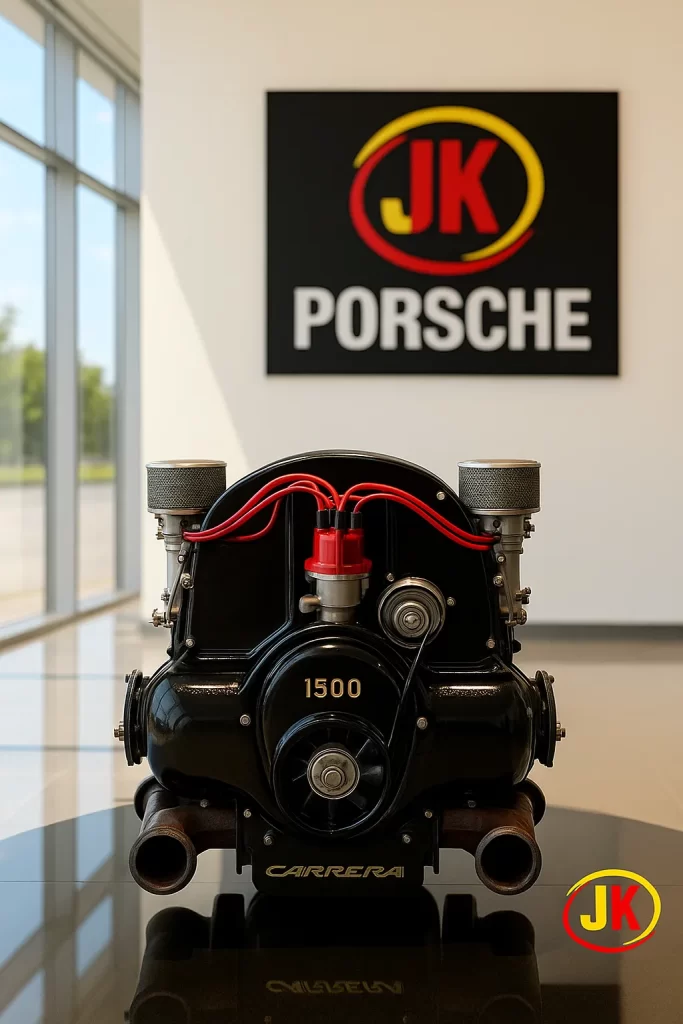

Ficha Técnica completa Motor Porsche 1500 Tipo 547 110 cv quatro-árvores/DOHC

Teardown guiado, Porsche Tipo 547 (quatro-árvores/DOHC)

Teardown Guiado — Motor Porsche 1500 Tipo 547 (1954)

Sequência fotográfica/ilustrada com callouts em peças críticas: virabrequim Hirth, eixos verticais, engrenagens cônicas e cilindros “biral”. Conteúdo alinhado para mecânicos, técnicos e engenheiros — foco motores Porsche, Porsche antigo e Porsche Blog.

0) Pré-flight de bancada

• Registro fotográfico 360° (externo + detalhes de chicote/linhas de óleo).
• Medições base: compressão por cilindro, *leak-down*, pressão de óleo a quente, ruído anômalo (estetoscópio).
• Checklist de ferramental: extrator de volante Hirth, ferramentas de sincronismo dos eixos verticais, calibradores de folga e degree wheel.
• BoM: juntas e o-rings críticos de cabeçote/carenagem/linhas de óleo (kits Carrera 547/692 compatíveis), tampas das válvulas, gaxetas, locking plates.

1) Desmontagem externa

1. Remover carenagem (*shroud*) e defletores; documentar posições e parafusos.
2. Remover correia e polias do ventilador; inspecionar alinhamento/uso.
3. Desacoplar linhas do dry-sump (tanque, bombas de escavamento/pressão) e o oil cooler.
4. Retirar carburadores duplos (Solex 40 PII-4, normalmente) e coifas/admissão; tampar dutos.
5. Marcar posição de ambos os distribuidores (ignição dupla) e remover.

PITFALL — shroud & defletores: qualquer empeno/folga altera a distribuição de ar e gera hot spots em válvulas de escape.

2) Cabeçotes e trem de válvulas (quatro-árvores)

O 547 usa DOHC por cabeçote com acionamento por eixos verticais e engrenagens cônicas. Faça marcações de fase antes de soltar.

1. Remover tampas de válvula (admissão e escape) e protetores; inspecionar vedações.
2. Conferir drag levers, pinos e arruelas; mapear desgastes.
3. Marcar sincronismo dos quatro comandos vs. PMS #1 com degree wheel.
4. Desmontar os mancais dos comandos em cruz, mantendo caps indexados.
5. Soltar o conjunto do eixo vertical (par A–F) com atenção às buchas e shims.
6. Remover cabeçotes seguindo sequência escalonada (cruz) e estágios de torque reverso.

Tolerâncias de componentes (catálogo histórico):

• Perfis de came (exemplos): levante 10,0 mm, altura 7,5 mm, abertura 296°; levante 12,25 mm, altura 9,2 mm, abertura 352°; levante 12,13 mm, altura 8,7–9,2 mm, abertura 315–328° (varia por versão). :contentReference[oaicite:1]{index=1}
• Valve caps disponíveis (ajuste de folga por pastilhas): 1,50 a 3,50 mm em incrementos padronizados. :contentReference[oaicite:2]{index=2}

Sequência/torque dos prisioneiros do cabeçote: usar a sequência em cruz do Carrera Manual do chassi e aplicar em estágios progressivos (baixa ➜ nominal). Registrar valor final e reaperto térmico conforme manual.

3) Cilindros “biral” e pistões

1. Extrair cilindros; inspecionar aletas (obstrução/óleo queimado) e contato com defletores.
2. Remover pistões; medir pino, folga de saia e ring gaps; documentar orientação.
3. Verificar ovalização/conicidade e estado do brunimento; registrar RA.

Boas práticas: parear massas de pistões e bielas; manter tolerâncias de ring gap por posição (1º/2º/raspador) da sua tabela‐mãe.

4) Virabrequim Hirth (seccionado) e volante

1. Travar o volante com ferramenta adequada; soltar fixação da porca/parafuso e locking plate.
2. Retirar volante; inspecionar chaveta, ranhuras e face de acoplamento Hirth.
3. Medir runout, folgas de rolamentos e condição dos roletes (se rolamentado).

Montagem do Hirth: limpeza cirúrgica, sem abrasivos; assentamento por calor controlado conforme ficha do fabricante. Balanceamento conjunto (virabrequim+volante+embreagem) é mandatório.

5) Eixos verticais e engrenagens cônicas (distribuição)

1. Inventariar o conjunto A–F dos eixos verticais; mapear buchas e o-rings por posição.
2. Inspecionar bevel gears (pitting, *backlash*, contato do dente, jogo axial).
3. Checar preload e marcações de fase dos acoplamentos nos quatro comandos.

Peças e kits relevantes (para reposição/consulta de PN): conjunto completo de eixos A–F, buchas, o-rings e tampas/retentores listados em catálogo de 4-cam. :contentReference[oaicite:3]{index=3}

6) Sistema elétrico e alimentação

• Dínamo Bosch 6 V (aplicações de época; carga/arnês variam por chassi de corrida). Registrar potência nominal e regulador usados no carro do cliente.
• Carburadores: Solex 40 PII-4 (duplos), venturis de 28–32 mm usuais em 1,5 L de prova; equalizar por vacuômetro por garganta.

7) Limpeza técnica, metrologia e relatório

• Limpeza: ultrassom para peças miúdas; solvente controlado para carcaças; jatos suaves nas aletas.
• Metrologia: diâmetro/curso (85×66 mm), planicidade de cabeçote, altura de deck, folgas de eixo vertical, *lash* de válvulas (a frio) conforme setup do comando instalado.
• Relatório: anexar fotos macro de dentes de cônicas, brunimento, caps dos comandos e leituras de vela por cilindro.

8) Tabela de Torques e Folgas — campos para preencher (lote/revisão)

Componente	Especificação	Observações
Prisioneiros do cabeçote	(inserir N·m por manual do chassi)	Aplicar em 3 estágios; sequência em cruz; reaperto térmico.
Tampas de comando (DOHC)	(inserir N·m)	Par a par, do centro para fora.
Parafuso/porca do volante (Hirth)	(inserir N·m)	Com locking plate novo e roscas perfeitas.
Arruelas/porcas dos eixos verticais	(inserir N·m)	Checar preload e marca de fase.
Folga de válvulas (a frio)	(inserir adm/esc em mm)	Ajuste via valve caps 1,50–3,50 mm conforme necessidade. :contentReference[oaicite:4]{index=4}
Backlash engrenagens cônicas	(inserir mm/° conforme manual)	Registrar com tinta de contato; padrão de dente simétrico.

9) Pitfalls críticos

• Desfase de distribuidores gêmeos → *idle* irregular e transição 3–4k rpm suja.
• Shroud mal vedado → hot spots em escape e vela “branqueada”.
• Pré-carga errada nas cônicas → ruído metálico seco, desgaste precoce.
• Montagem do Hirth sem balanceamento conjunto → vibração em alta e fadiga de fixações.
