Dossiê técnico do “Fuhrmann” 1100 cc, a variante do Tipo 547 que venceu a classe 1.100 em Le Mans 1954. História, potência, bore x stroke, lubrificação a seco, carburação, arrefecimento e manutenção. Inclui “Porsche antigo” e “motores porsche”.
Porsche Antigo ao Porsche atual – Natália Svetlana – Colunista JK Porsche
Visão executiva
Entre os motores porsche históricos, poucos são tão peculiares quanto o Tipo 547 “Fuhrmann” reduzido para ~1,1 L a fim de disputar a classe 1100.
Em 1954, a Porsche inscreveu um 550 Spyder específico (chassi 550-13) com o quatro-cilindros, quatro comandos de válvulas, eixo-vertical (Königswelle), numa versão de ~1.089 –1.098 cc que garantiu vitória de classe em Le Mans, no mesmo ano a marca também selou a classe 1500.
Contexto histórico e aplicação em pista
O 547 nasceu em 1953 como resposta de engenharia para endurance: boxer 4, duplo comando por bancada, acionados por eixos verticais e engrenagens cônicas, construção leve e alta rotação.
Em 1954, parte dos 550 Spyder recebeu a versão “downsized” para a sub-classe 1100 (um dos carros foi o 550-13 com motor 547-10), enquanto os demais seguiram em 1,5 L — a Porsche terminou com as duas classes.
Especificações técnicas (variante ~1,1 L)
- Arquitetura: Boxer 4 ar-refrescado, quatro comandos (DOHC por bancada), acionamento por eixos verticais (Königswelle); duas válvulas por cilindro;
- Cilindrada: 1.089–1.098 cc; Diâmetro x curso: 72,5–73,0 mm × 66,0 mm (curso do 547 permanece 66 mm; a redução ocorre no diâmetro);
- Potência: cerca de 93 PS a ~5.500 rpm na configuração de 1,1 L utilizada em provas de resistência (dados de fábrica e histórico indicam 93 PS para 1,1 L);
- Ignição: dupla (duas velas por cilindro) com distribuidores acionados por eixo; prática de época nos 547;
- Virabrequim: Hirth segmentado com rolamentos de rolos, 66 mm de curso;
- Taxas de compressão: variáveis ao longo das versões do 547; os 1,5 L operavam entre 9,5:1–10,3:1 como referência de família (a 1,1 L herdava a arquitetura, com ajustes para endurance);
- Carburação: duplas corpo duplo downdraft, tipicamente Solex 40 PJJ; alguns 550 de fábrica correram com Weber 40 DCM em determinadas provas;
- Nota de raridade: fontes concordam que pouquíssimos 547 “1100” foram construídos; a própria documentação de entusiastas indica produção prototípica sem número exato conhecido.
Sistema de alimentação (admissão e combustível)
A filosofia do 547 afasta os carburadores das janelas de admissão para acomodar cabeças de grande ângulo de válvulas, com coletores longitudinais e chapeamento que canaliza ar frio. Em aplicações do 550:
Carburadores: Solex 40 PJJ com difusores menores para a 1,1 L ou Weber 40 DCM conforme o carro/etapa.
Comando de acelerador: varões e alavancas por cima do cárter. Alvos de acerto para 1,1 L: venturis e giclês menores, foco em torque médio e autonomia.
Lubrificação: dry-sump de competição
- O 547 utiliza cárter seco com tanque externo e bombas de pressão/retorno, solução crucial para longas curvas em alta e estabilidade térmica de óleo;
- Catálogos e manuais de peças da família Carrera listam tanque dedicado (p/n 547…), linhas e acessórios — evidência clara da arquitetura dry-sump dos “quatro-árvores”;
- Por que importa para o mecânico:
- Anti-foam e pressão estável em G alto;
- Controle térmico superior com radiadores externos quando instalados;
- Rotinas: inspeção de mangueiras AN, conexões Argus, termostato externo e nível no tanque com motor quente, em marcha lenta.

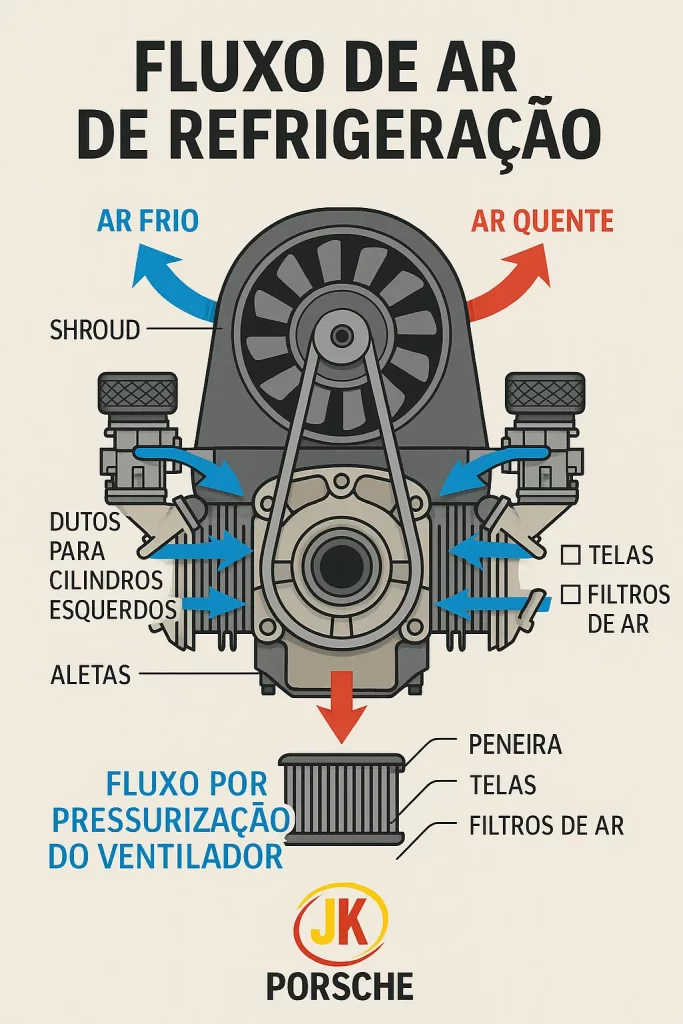

Arrefecimento: ar + ventilador vertical
O 547 é arrefecido a ar com grande ventilador vertical acionado por correia montado acima do cárter, distribuindo fluxo pelo shroud e aletas dos cilindros; o layout libera espaço para as cabeças DOHC e diminui perdas por arrasto interno. Em provas longas, o controle de temperatura de óleo via radiadores auxilia o pacote térmico.
Linha do tempo resumida (relevante à variante 1100)
- 1953: primeiros testes do 547 (1,5 L, ~110 PS);
- 1954: Le Mans — um 550 Spyder corre com 1089–1098 cc (bore reduzido para 72,5–73 mm), vence a classe 1100; os 550 1,5 L vencem a classe 1500;
- 1954–1955: ao menos dois 550 utilizam motores 1,1 L em Le Mans (raríssima configuração de fábrica).
Tabela técnica — referência rápida (variante 1,1 L do 547)
| Item | Valor |
|---|---|
| Configuração | B4 boxer, DOHC por bancada, 4 comandos por motor |
| Acionamento de comando | Eixos verticais (Königswelle) e engrenagens cônicas |
| Cilindrada | ≈1.089–1.098 cc |
| Diâmetro × curso | 72,5–73,0 mm × 66,0 mm |
| Potência | ≈93 PS @ ~5.500 rpm (aplicação de endurance) |
| Taxa de compressão | família 547 em torno de 9,5–10,3:1 (referência de projeto) |
| Alimentação | 2× carburadores dupla-corpo (Solex 40 PJJ ou Weber 40 DCM) |
| Ignição | Dupla (2 velas por cilindro, 2 distribuidores) |
| Lubrificação | Cárter seco, tanque externo, bombas pressão/retorno |
| Arrefecimento | Ar, ventilador vertical de grande diâmetro |
Vídeo: Porsche antigo Le Mans 1954 mostrou: quando a engenharia é protagonista, cilindrada deixa de ser limite, e passa a ser estratégia.
Manutenibilidade e pontos de atenção (oficina Porsche antigo)
Sincronismo dos quatro comandos: é o “coração” da performance e do custo de serviço. Montagem e marcação demandam ferramental e muita métrica (o tempo de acerto podia ultrapassar 8 –15 h em motores de época).
Virabrequim Hirth (rolos): baixo atrito em alta rotação, porém revisões caras; checar jogos de roletes, pistas e concentricidade. Versões posteriores (família 692) migraram para mancais lisos, mas os 547 “1100” clássicos são de roletes.
Lubrificação a seco: inspeção preventiva de tanque, pescadores e termóstato externo; vazão e estanqueidade de linhas são críticos para preservar pressão em longas curvas.
Carburação: com difusores menores para 1,1 L, evite over-jetting; garanta sincronismo perfeito para compensar o volumétrico reduzido. (A Porsche alternou Solex/Weber conforme a etapa.)
Por que essa variante importa para engenheiros e técnicos
Estudo de downsizing mecânico pré-injeção: manter fluxo, resposta e confiabilidade ao reduzir diâmetro dos cilindros sem mexer no curso. Isso exigiu gestão térmica impecável (óleo + ar) e cinemática de válvulas precisa.
Arquitetura Königswelle: demonstração clássica de rigidez de fase em altas rotações sem correias/correntes longas; ideal como case de estudo de NVH e perdas mecânicas em comando por eixo.
FAQ de engenharia (SEO)
- O 547 “1100” utilizava injeção?
- Não. As aplicações de 1954 eram carburadas (Solex ou Weber), com setup de endurance.
- Qual a diferença principal para o 547 1,5 L?
- Mesmo curso (66 mm), diâmetro reduzido (~72,5–73 mm), potência menor (~93 PS), mas excelente durabilidade e consumo para a classe.
- Como era a refrigeração?
- Ar com ventilador vertical e dutos; o óleo fazia grande parte do trabalho térmico via dry-sump com radiadores externos.
Anexo Técnico – Tipo 547 (~1,1 L)
Fichas de jato (giclês) baseline para endurance
Observação de engenharia: por se tratar de configuração raríssima e com variação por circuito/combustível, os valores abaixo são baselines para partida de acerto.
Faça verificação por leitura de vela, sonda banda larga (AFR 12,8–13,2 em WOT) e consumo térmico de óleo. Todos os valores em milímetros.
Solex 40 PJJ (venturis reduzidos para 1,1 L)
- Venturi (choke): 28–30;
- Giclê principal (main): 115–125;
- Ar principal (air corrector): 180–200;
- Emulsão: F11/F15 (preferência por F11 para suavizar transição);
- Giclê de lenta (idle): 50–55;
- Giclê de bomba (pump): 35–40;
- Abertura da borboleta em lenta: 0,5–0,7 voltas do batente após contato;
- Nível de boia: conforme especificação Solex 40 PJJ; validar com gabarito (janela de ±0,5 mm);
Notas operacionais
- Pista fria/combustível rico em aromáticos: subir main +5 e reduzir air −10;
- Altitude (>800 m): reduzir main −5 a −10; avaliar avanço total −1°.
Weber 40 DCM (aplicações pontuais no 550)
- Venturi (choke): 28–30;
- Giclê principal: 120–130;
- Ar principal: 200–210;
- Emulsão: F7/F9;
- Lenta: 50;
- Bomba: 35–40;
- Parafuso de mistura (base): 1,0–1,5 voltas a partir do fechado;
- Nível de boia: conforme Weber (tolerância ±0,5 mm).
Roadmap de validação (pista/endurance)
- Lenta e transição: 2.000–3.000 rpm em carga leve; alvo λ ~1,00–1,05;
- Miolo: 3.500–5.000 rpm; se houver “buraco”, subir main +5 ou trocar emulsão para mais combustível;
- WOT: 5.200–6.800 rpm; alvo λ 0,87–0,90 (AFR ~12,8–13,2);
- Consumo térmico: óleo ≤ 115 °C sustentado; caso ultrapasse, avaliar mistura +5 main ou radiador adicional.
Curvas de avanço ignição dupla (duas velas/cil), uso endurance
Diretrizes conservadoras para preservação térmica e confiabilidade. Valores em graus virabrequim.
Baseline A (gasolina de boa octanagem, mar nível do mar)
- Ponto estático (ralenti 900–1.000 rpm): 6–8° BTDC;
- Avanço total (sem vácuo, 4.800–5.200 rpm): 28–30° BTDC;
- Rampa mecânica:
- 1.500 rpm: 12–14°;
- 3.000 rpm: 22–24°;
- 4.000 rpm: 26–28°;
- 5.000 rpm: 28–30° (total).
Baseline B (pista quente/combustível incerto)
- Estático: 5–6°;
- Total: 26–28° (segurança contra detonação);
- Mesma rampa; antecipe a plena por volta de 4.600 rpm para resposta.
Boas práticas
- Conferir sincronismo entre distribuidores (cilindros pares/ímpares) com lâmpada estroboscópica; divergência alvo ≤1°;
- Vela: grau térmico “endurance” (frio), gap 0,5–0,6 mm;
- Se for usar vácuo (aplicação rara em prova): limitar a 10–12° adicionais e cortar acima de 3.200 rpm.

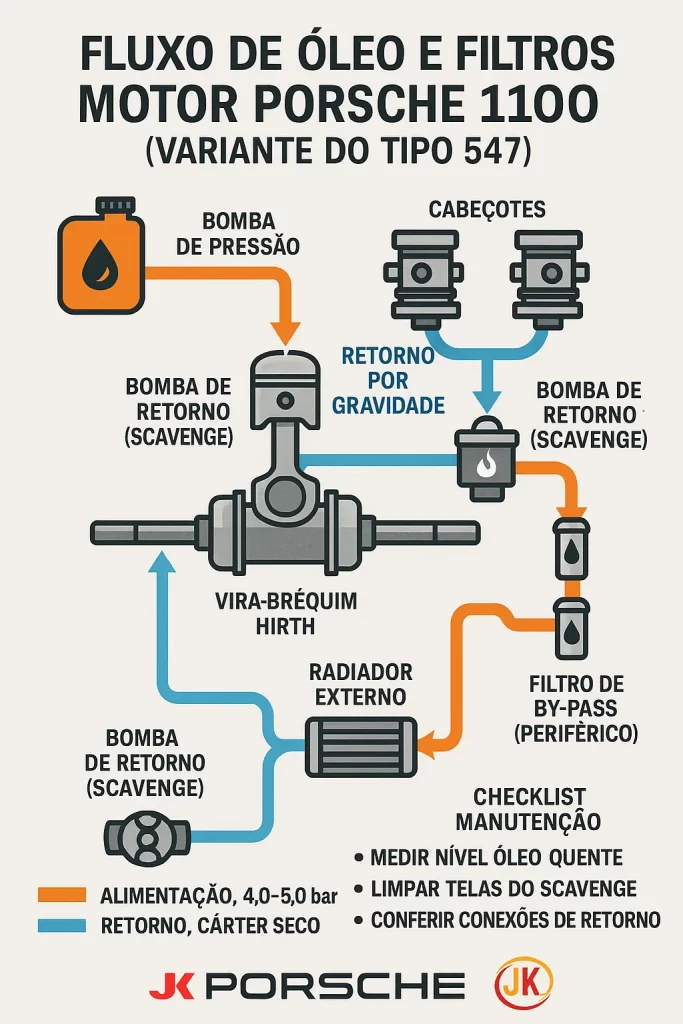

Diagrama funcional do circuito de óleo, descrição operacional
Fluxo (cárter seco/dry-sump):
Tanque externo → (linha de alimentação) → Bomba de pressão → galerias principais → mancais de virabrequim Hirth (rolos) → subidas às cabeças (comandos/tuchos) → retorno por gravidade para o cárter intermediário → Bomba de retorno (scavenge) → radiador externo (com termostato) → tanque.
Parâmetros de referência
- Pressão a quente: 4,0–5,0 bar @ 4.000 rpm; ralenti quente: ≥1,0 bar;
- Temperatura alvo: 90–110 °C (picos transitórios até 115–120 °C ok, não sustentados);
- Viscosidade recomendada: 20W-50 alta-zinco (ZDDP) para trenó de cames e contato de rolos;
- Capacidade do sistema: variável por tanque/radiador; validar volume total e fazer préechimento das linhas na montagem.
Checkpoints críticos
- Limpeza do pescador e telas do scavenge a cada stint/serviço;
- Integridade de mangueiras AN/Argus, abraçadeiras e vedação em “Y” do radiador;
- Termostato do óleo abrindo na faixa correta (tipicamente 80–85 °C);
- Nível no tanque medido a quente, em marcha lenta, veículo nivelado.
Troubleshooting (padrões de falha e ações corretivas)
| Sintoma | Hipóteses prováveis | Diagnóstico | Ação |
|---|---|---|---|
| Queda de pressão de óleo em curva longa | Cavitação no retorno, nível baixo no tanque, restrição no radiador | Manômetro registra oscilação; inspeção de bolhas em linha transparente de teste | Subir nível, revisar ângulos/loops das mangueiras, checar pescador e altura do retorno |
| Temperatura de óleo alta sustentada | Mistura pobre em WOT, radiador subdimensionado, termostato travado | Leitura AFR >13,5 em carga; termostato sem ciclo | Enriquecer main +5/+10, instalar radiador adicional, substituir termostato |
| Engasgos na transição 2.800–3.200 rpm | Emulsão inadequada, nivel de boia, avanço chegando tarde | Queda de λ transiente; luz estrobo mostra atraso | Trocar tubo emulsão (ex.: F11→F15/F7), recalibrar boia, antecipar rampa mecânica |
| “Flat spot” 4.500–5.200 rpm | Venturi grande demais p/ 1,1 L, main baixo | Teste com venturi 28; vela esbranquiçada | Reduzir choke 30→28, subir main +5 |
| Detonação leve (“ping”) alta carga | Avanço total elevado p/ combustível disponível | Endoscopia leve e leitura de vela | Reduzir total 30→28°; enriquecer WOT |
| Retorno de chama (popping) em desaceleração | Lenta magra, entrada falsa de ar | Fumaça/cheiro na flange; spray test | Subir lenta +5; substituir juntas/coifas |
| Variação de ponto entre bancadas | Folga/atrito no acionamento dos distribuidores | Estrobo mostra diferença >1° | Revisar eixos, buchas e sincronismo do trem de comando |
Procedimento de acerto, passo a passo (campo)
- Pré-condições: válvulas reguladas, compressão uniforme, sistema de óleo sangrado, velas novas especificadas;
- Ignição: setar Baseline A; equalizar distribuidores no estrobo;
- Carburação em lenta/transição: ajustar para λ ~1,00; sincronizar corpos com vacuômetro duplo;
- Miolo/WOT: três passagens medindo AFR e EGT; fechar com AFR 12,8–13,2 e óleo ≤ 110 °C;
- Endurance check: stint contínuo 25–30 min; validar pressão min. ≥1,0 bar no ralenti pós-stint e ausência de “airation”;
- Registro de setup: documentar giclês/venturis/avanço/condições ambientais p/ reprodutibilidade.
Torque de fixação, pontos sensíveis
- Cabeçotes: conforme sequência cruzada, reaperto a quente (após 1º ciclo de temperatura);
- Torres de comando/capas: torque em duas etapas, checando giro livre dos eixos;
- Flanges de carburador/coletor: reaperto pós-ciclo térmico para evitar “false air”.
(Os valores de torque exatos devem seguir o seu manual de referência 547; manter o procedimento e a sequência é tão crítico quanto o número.)
Lista de verificação pré-prova
- Nível e cor do óleo verificados pós-aquecimento;
- Malhas e radiador limpos; fluxo verificado (mão fria na linha de ida antes do termostato abrir, quente após abrir);
- Cabos de acelerador sem enforcamento; retorno livre;
- Sincronismo de borboletas checado após fixação do filtro;
- Juntas e coifas novas nas flanges; zero vazamentos.
Observações finais de engenharia
- A variante 1,1 L do 547 se beneficia de WOT ligeiramente mais rico e avanço total contido, preservando cabeças DOHC e a saúde do virabrequim Hirth em regimes sustentados;
- Em pistas de alta permanência em carga (como retas longas), priorize gestão térmica do óleo; se necessário, modular mistura em +5 de main em dias muito quentes;
- Mantenha o controle estatístico dos stints (pressão/temperatura/AFR) — isso reduz variabilidade entre sessões e acelera o “setup-to-target”.
